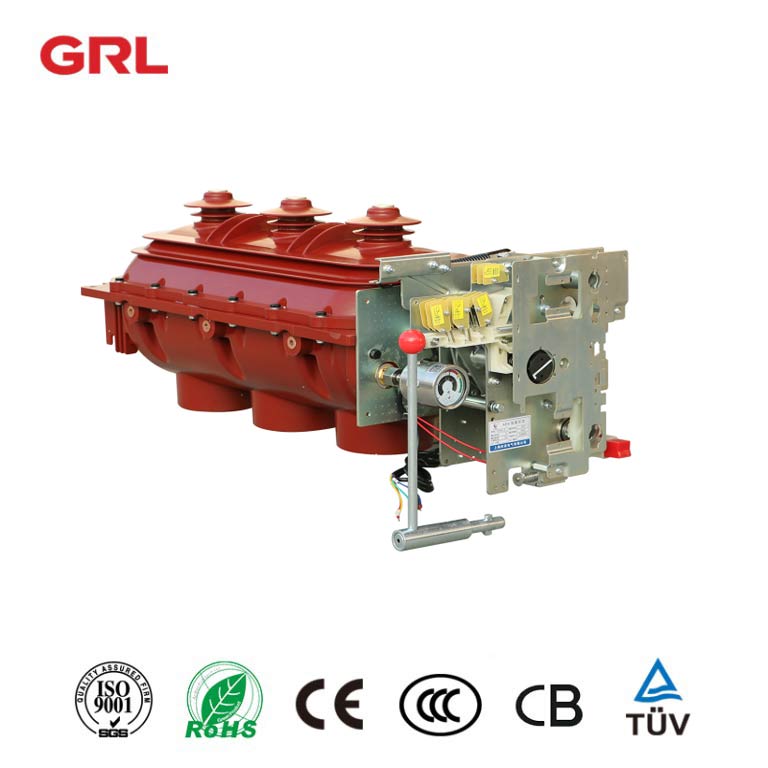

36kV تحميل التبديل DNFLN36-40.5D GRL
تصنيف الجهد: 36kV
تصنيف التردد: 50 هرتز
تصنيف الحالي: 630A
تصنيف الذروة تحمل الحالي: 50kA
في الهواء الطلق HV العزل تحميل التبديل
مفتاح التحميل 36kV هو جهاز كهربائي عالي الجهد مصمم للتطبيقات الداخلية ، وتحديدًا لأنظمة توزيع الطاقة متوسطة الجهد. تم تصميم هذا المفتاح لتوفير وظائف موثوقة لتبديل الحمل والعزل والتأريض ، مما يضمن سلامة وكفاءة الشبكات الكهربائية.
36kV تحميل التبديل الميزات
- تصميم مدمجيتميز مفتاح التحميل 36kV بتصميم مدمج وخفيف الوزن ، مما يجعله مناسبًا لبيئات التثبيت المختلفة ، بما في ذلك المحطات الفرعية والمرافق الصناعية.
- عزل SF6يستخدم غاز سداسي فلوريد الكبريت (SF6) كوسيط عازل وإطفاء القوس. وهذا يضمن أن تظل الدائرة الرئيسية مغلقة ومحمية من العوامل البيئية الخارجية ، مما يعزز الموثوقية والسلامة.
- عملية متعددة الوظائفيدمج المفتاح وظائف متعددة ، بما في ذلك تبديل الحمل وقطع الاتصال والتأريض ، في وحدة واحدة. هذا يقلل من عدد المكونات المطلوبة ويبسط التثبيت.
- صيانة مجانية: مصمم للتشغيل على المدى الطويل ، يمكن أن يعمل مفتاح الحمل 36kV بأمان لأكثر من 20 عامًا في ظل الظروف العادية دون الحاجة إلى الصيانة ، مما يقلل بشكل كبير من التكاليف التشغيلية.
- آليات السلامةفي حالة الانحناء الداخلي ، تم تصميم المفتاح بنقطة ضعف هيكلية تسمح للغاز الزائد بالهروب بأمان خارج المفاتيح الكهربائية ، مما يضمن سلامة المعدات والموظفين.
36kV تحميل التبديل باراميتر التقنية
| لا . | البند | وحدة | قيمة |
| 1 ف-3 | Voltage تقييمه | ك.ف | 36 |
| 2 ف-4 | تصنيف التردد | هـز | 50 |
| 3 ف-3 | التصنيف الحالي | (أ) | ٦٠٣ |
| 4 خ ع (رأ) | تصنيف Peak تحمل الحالية | كا | 50 |
| 5 خ ع (رأ) | 4S تصنيفها قصيرة الوقت تحمل الحالية | كا | 20 |
| 6 خ ع (رأ) | تصنيف صنع الحالي | كا | 50 |
| 7 – | تصنيف Breaking الحالي | (أ) | ٦٠٣ |
| 8 | قوة التردد تحمل فولتاج (1 دقيقة) | ك.ف | 90/95 |
| 9 | البرق Impulse تحمل Voltage | ك.ف | ١٧٥/١٨٥ |
| (10) | SF6 الضغط النسبي للغاز (20 °C) | MPA | ≤0.1 |
| 11 | الفولتاج التشغيلي (المحرك) | م ع: م خ م: | AC220، DC220 |
| 12 | متوسط سرعة الافتتاح | م / ث | 3.5 ± 1.5 |
| (13) | متوسط سرعة الإغلاق | م / ث | 3.5 ± 1.5 |
| 14 | ثلاث مراحل عملية تزامن | السيدة | ≤3 |
| 15 | مقاومة الدائرة الرئيسية | ≤120 | |
| 16 | عزم الدوران اليدوي | ن · م | ≤160 |
36kV تحميل تطبيقات التبديل
1. المحطات الفرعية
ضروري لإدارة وتوزيع الطاقة في المحطات الفرعية الكهربائية.
2. المصانع الصناعية
تستخدم للتحكم في إمدادات الطاقة للآلات والمعدات ، مما يضمن استمرارية التشغيل.
3. مرافق الطاقة المتجددة
دمجها في محطات طاقة الرياح والطاقة الشمسية لإدارة اتصال وقطع مصادر الطاقة المتجددة.
4. المباني التجارية
يوفر توزيعًا موثوقًا للطاقة وإدارتها في المرافق التجارية الكبيرة.
5. البنية التحتية للنقل
تستخدم في أنظمة السكك الحديدية والمطارات الكهربائية لضمان إمدادات الطاقة الآمنة والفعالة.
يعد مفتاح التحميل 36kV مكونًا حيويًا في أنظمة توزيع الطاقة الكهربائية الحديثة. إن ميزاتها المتقدمة وآليات السلامة القوية والتشغيل الخالي من الصيانة تجعلها خيارًا مثاليًا لمختلف التطبيقات ، مما يضمن إدارة موثوقة وفعالة للأحمال الكهربائية. وبفضل تصميمها المدمج وقدراتها متعددة الوظائف، فإنها تدعم الطلب المتزايد على الإدارة الفعالة للطاقة في كل من البيئات الصناعية والتجارية.
