وصف المنتج

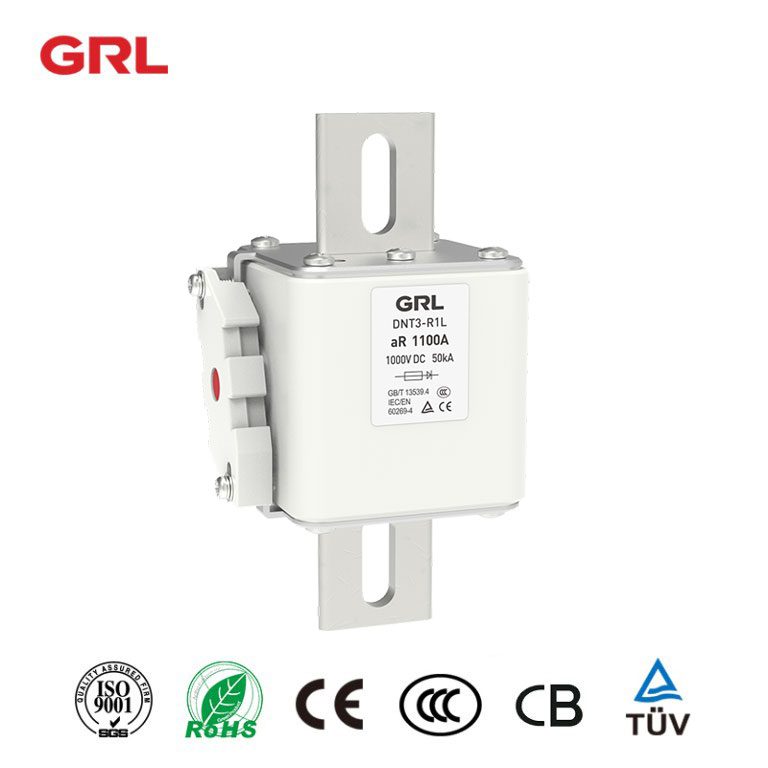

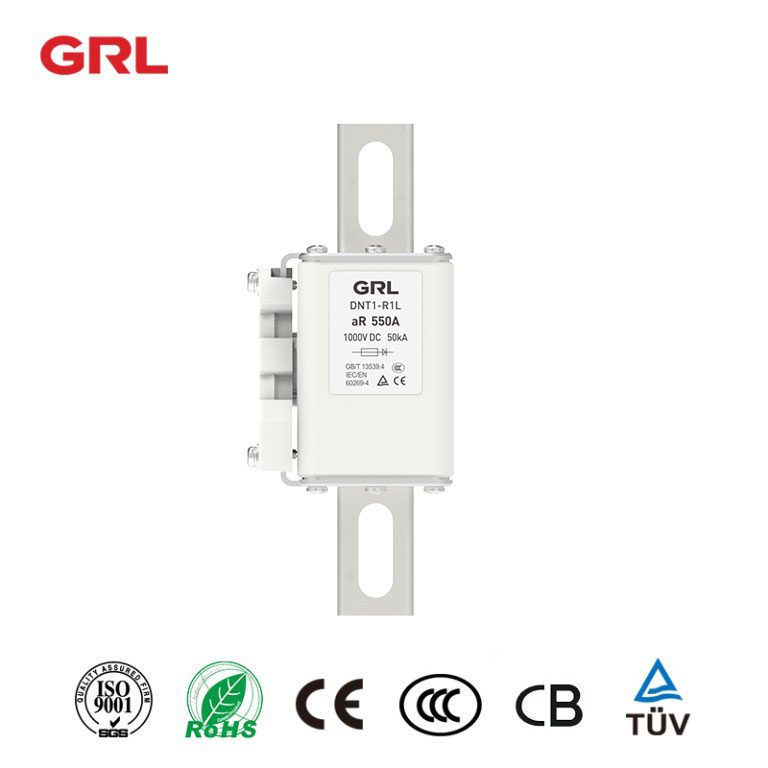

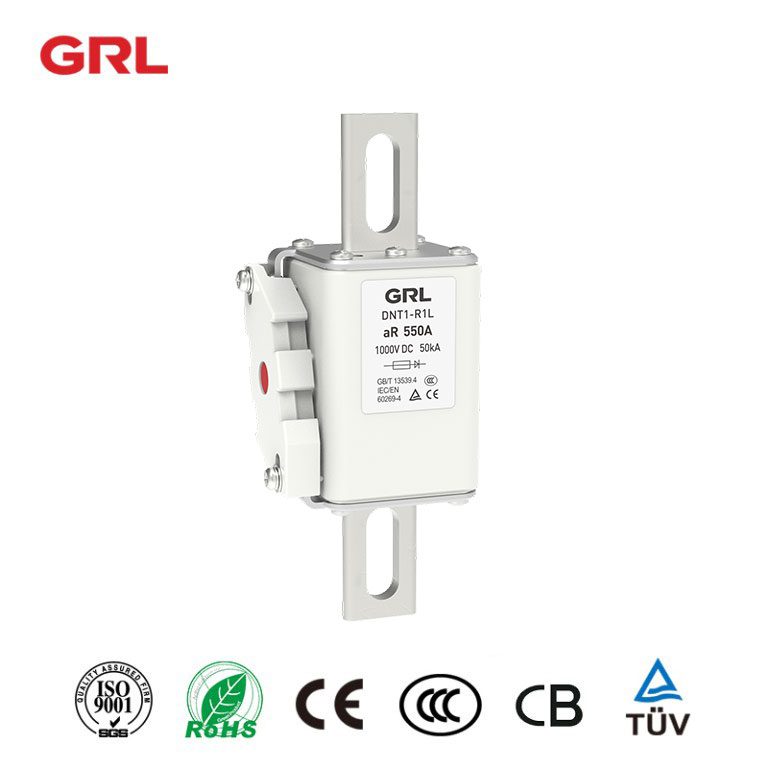

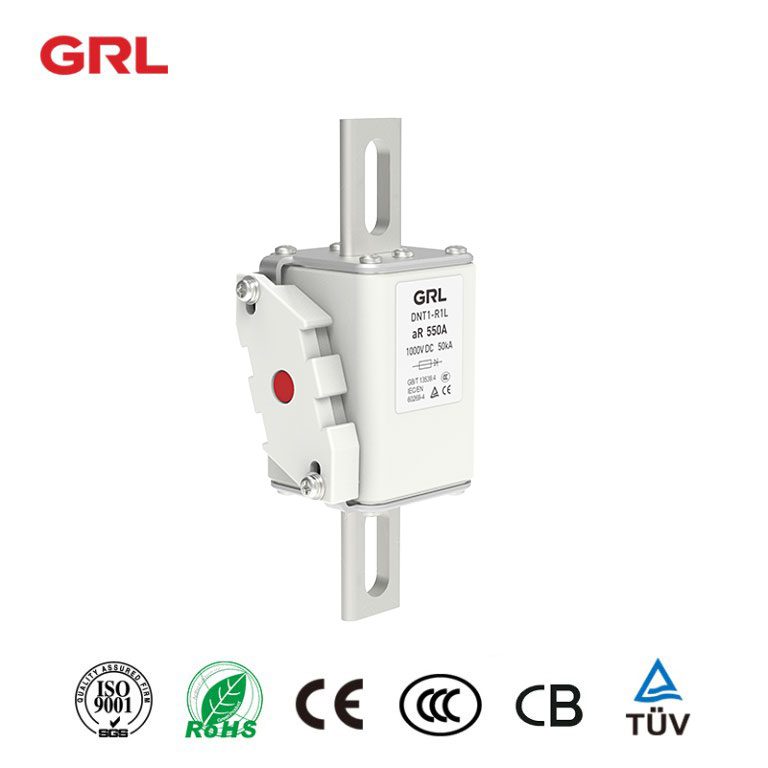

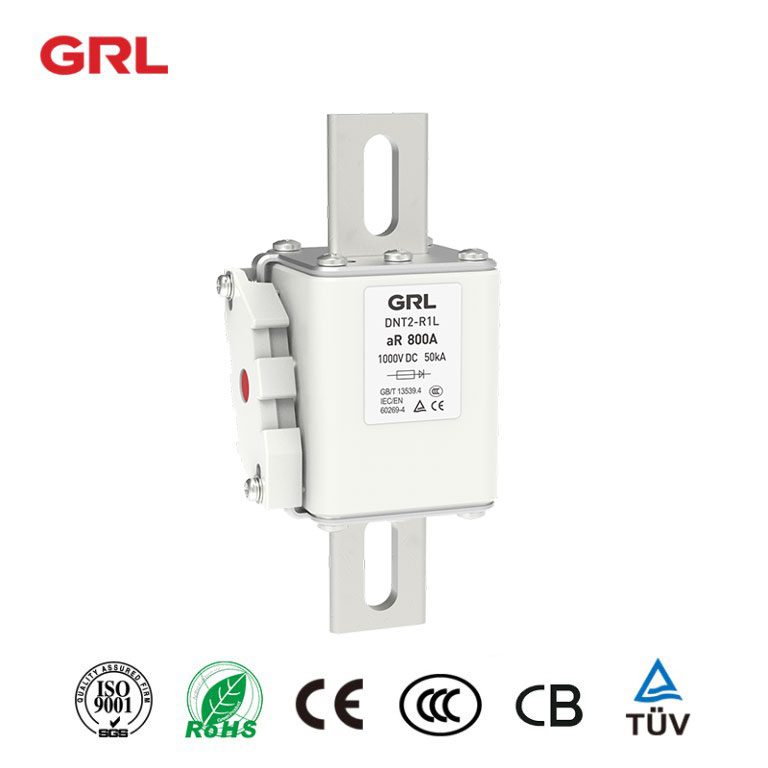

إن صمام حماية معدات أشباه الموصلات من سلسلة DNT-R1L مناسب لأنظمة التيار المتردد ، مع جهد مقنن يبلغ 1300V وتيار مقنن يبلغ 160A ~ 1250A. يتم استخدامه لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومعداتها الكاملة.
جميع مؤشرات أداء المنتج تتوافق مع GB / T
13539.4 / IEC 60269-4.
المعلمات الأساسية من وصلات الصمامات
نموذج المنتج | الحجم | تصنيف الجهد | تصنيف الحالي | تصنيف كسر القدرة |
DNT1-R1L-160 | 1 ف-3 | Ac 1300 | 160 | ١٠٠ |
DNT1-R1L-200 | 200 | |||
DNT1-R1L-250 | 250 | |||
DNT1-R1L-315 | ٣١٥ | |||
DNT1-R1L-350 | 350 | |||
DNT1-R1L-400 | ٤٠٠ | |||
DNT1-R1L-450 | ٤٥٠ | |||
DNT1-R1L-500 | 500 | |||
DNT1-R1L-550 | 550 | |||
DNT2-R1L-350 | 2 ف-4 | 350 | ||
DNT2-R1L-400 | ٤٠٠ | |||
DNT2-R1L-450 | ٤٥٠ | |||
DNT2-R1L-500 | 500 | |||
DNT2-R1L-550 | 550 | |||
DNT2-R1L-630 | ٦٠٣ | |||
DNT2-R1L-710 | ٧١٠ | |||
DNT2-R1L-800 | ٨٠٠ | |||
DNT3-R1L-630 | 3 ف-3 | ٦٠٣ | ||
DNT3-R1L-710 | ٧١٠ | |||
DNT3-R1L-800 | ٨٠٠ | |||
DNT3-R1L-900 | ٩٠٠ | |||
DNT3-R1L-1000 | ألف | |||
DNT3-R1L-1100 | الساعة 00/11 | |||
DNT3-R1L-1250 | ٥٠٥٠ |

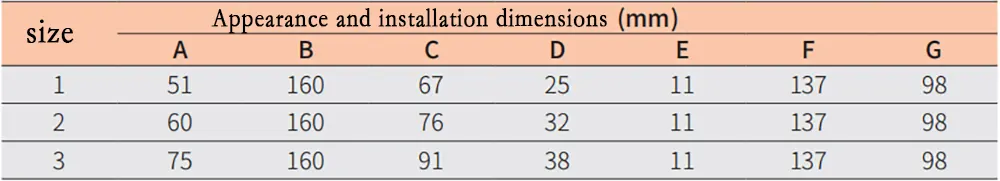

أبعاد المظهر والتركيب
ما هو رابط الصمامات Ar Fuse Linkبـاء –
رابط الصمامات AR المعروف أيضًا باسم صمامات حماية أشباه الموصلات ، الصمامات السريعة
صمامات حماية أشباه الموصلات ، التي يشار إليها غالبًا باسم الصمامات السريعة أو الصمامات عالية السرعة ، هي مكونات كهربائية متخصصة مصممة لحماية أجهزة أشباه الموصلات مثل الثنائيات والترانزستورات والمكونات الإلكترونية الحساسة الأخرى من ظروف التيار الزائد. تتميز هذه الصمامات بقدرتها على مقاطعة التدفق الحالي بسرعة عند حدوث خطأ أو حدث التيار الزائد.
تستخدم الصمامات السريعة في التطبيقات التي تكون فيها الحماية السريعة ضد ظروف الدائرة القصيرة أو التيار الزائد أمرًا بالغ الأهمية لمنع تلف أجهزة أشباه الموصلات الحساسة. هذه الصمامات لها خصائص محددة مثل أوقات الاستجابة السريعة والتصنيفات الحالية الدقيقة لضمان توفير حماية فعالة.
من المهم تحديد الصمامات السريعة المناسبة لتطبيق معين ، حيث أن استخدام النوع أو التصنيف الخاطئ يمكن أن يؤدي إما إلى عدم كفاية الحماية أو التعثر غير الضروري للصمامات.
واحد.مبدأ التشغيل:تعمل صمامات حماية أشباه الموصلات على أساس مبدأ الحماية الحرارية والمغناطيسية. عندما يتجاوز التيار القيمة المقدرة للصمامات ، فإنه يتسبب في تسخين عنصر الصمامات ، والذي يذوب في النهاية ويفتح الدائرة.
-إثنانأنواع الصمامات حماية أشباه الموصلات:
الصمامات سريعة المفعول:هذه الصمامات لديها وقت استجابة سريع للغاية وهي مصممة لحماية أجهزة أشباه الموصلات الحساسة من الأحداث قصيرة الأجل والعالية.
الصمامات فائقة السرعة:هذه الصمامات لديها وقت استجابة أسرع من الصمامات سريعة المفعول وتستخدم في التطبيقات الحساسة للغاية.
▁3 .ريتنجز الحالية:يتم تصنيف الصمامات حماية أشباه الموصلات على أساس قدرتها الاستيعابية الحالية. من الأهمية بمكان اختيار الصمامات ذات التصنيف الحالي الذي يطابق أو يتجاوز قليلاً تيار التشغيل الاسمي لجهاز أشباه الموصلات المحمي.
▁4 .الجهد ريتنجز:يجب أن يكون تصنيف الجهد للصمامات مساوياً أو أكبر من جهد الدائرة التي يحميها. يمكن أن يؤدي استخدام الصمامات ذات تصنيف الجهد المنخفض إلى حماية غير موثوقة.
خمسة.اعتبارات التطبيق:
تصميم الدائرة:تصميم الدوائر المناسبة ، بما في ذلك وضع الصمامات وغيرها من مكونات الحماية ، أمر بالغ الأهمية لضمان الحماية الفعالة.
التنسيق مع أجهزة الحماية الأخرى:غالبًا ما تستخدم الصمامات بالتزامن مع أجهزة الحماية الأخرى مثل قواطع الدوائر لتوفير حماية شاملة.
▁6 .المعايير والامتثال:صمامات حماية أشباه الموصلاتتخضع لمعايير الصناعة والشهادات. إن ضمان امتثال الصمامات المختارة للمعايير ذات الصلة أمر ضروري للسلامة والأداء.
سبعة.الصمامات التحجيم والاختيار:ينطوي الاختيار السليم على النظر في عوامل مثل نوع جهاز أشباه الموصلات ، والتيارات الخاطئة المتوقعة ، ودرجة الحرارة المحيطة ، والظروف البيئية الأخرى.
ثمانية.أنماط الفشل والموثوقية:إن فهم أنماط الفشل المحتملة للصمامات وخصائص موثوقيتها أمر مهم لضمان الحماية على المدى الطويل.
9. اختبار وصيانة:يعد الاختبار المنتظم للصمامات وصيانتها أمرًا ضروريًا لضمان عملها على النحو المنشود.
