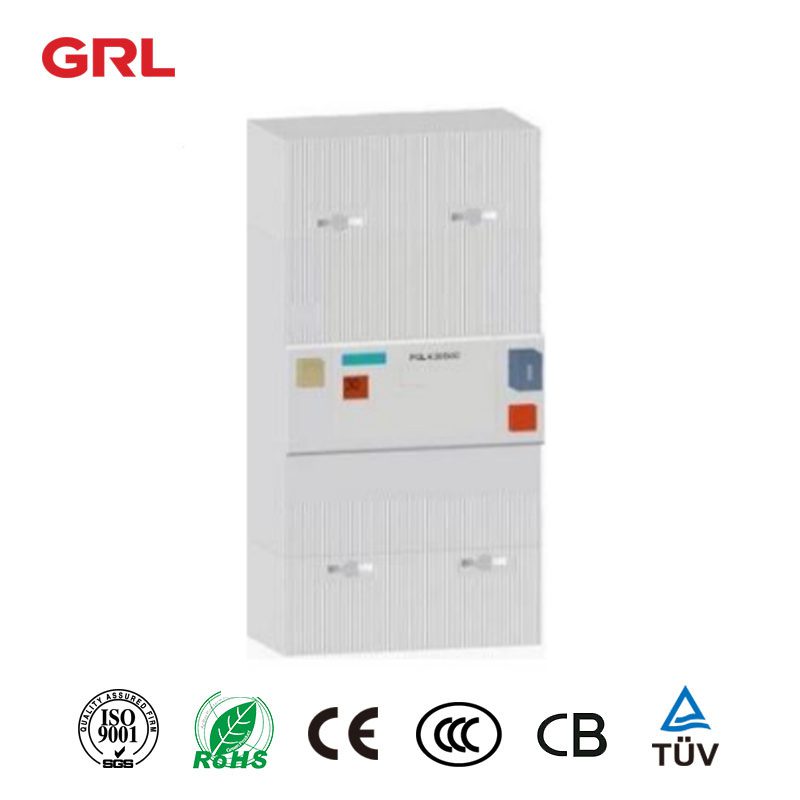

نموذج المعلومات
| نموذج: | PG 430500 | PG 460500 |
| بدون لي | لا التعثر الحالي المتبقي | |
| مع l: | التعثر الحالي المتبقي | |
| 2 يعني – | أقطاب (4 = 3 + N) | |
| 15 يعني – | الحد الأقصى للتيار المقنن (30A) | |
| 500 يعني – | الحساسية التفاضلية (500mA) |
 ؛
رئيسي
| المدى | متعدد 9 | |
| نوع المنتج أو المعدات | قاطع الدائرة | |
| موقف المفاتيح في التثبيت | مجموعة الوافدين  ؛ | |
| وصف القطبين | 3p + N | |
| [In]تصنيف التشغيل الحالي | 10A | 30 ألف |
| 15A | 40 ألف | |
| 20A | 50 ألف | |
| 25A | 60 ألف | |
| 30A | ||
| الحساسية التفاضلية | 500MA | |
| وقت مستقطع | انتقائية | |
| موقف القطب المحايد | يسار | |
| المعايير | IEC 60947-2 | |
| شهادات المنتج | هذا | |
| نوع الشبكة | أن يكون |
 ؛
تكميلي
| تردد الشبكة | 50/60 هرتز |
| [Ue]تصنيف الجهد التشغيلي | 440 فولت أس 50/60 هرتز مطابقة ل إيك 60947-2 |
| المتبقية الحالية التعثر التكنولوجيا Voltage تعتمد | |
| [Ics]تصنيف قدرة كسر الخدمة | 2 كا في 440 فولت أس 50/60 هرتز مطابقة إيك 60947-2 |
| نوع الطلب | بواسطة Crankpin |
| تصاعد قوس | لوحة تصاعد |
| الطول | 210 مم |
| دردشةLengh | ٥٠ ملم |
| عمق | ٧٠ ملم |
| وزن المنتج | 1.8 كجم |
| وضع الاتصال | محطة نوع النفق ، قسم الكابلات: 35 مم 2 |
| الحماية التفاضلية | متكامل |
 ؛
البيئة
| ارتفاع التشغيل | 2000 متر |
| درجة حرارة الهواء المحيط أثناء التشغيل | ٥ – ٥ ٤٠ درجة مئوية |
 ؛
استدامة العرض
| الاتحاد الأوروبي RoHS التوجيه | يتوافق مع إعلان بنفايات الاتحاد الأوروبي |
| خالية من الزئبق | نعم |
| معلومات الإعفاء بنفايات | نعم |
| الصين بنفايات التنظيم | إعلان بنفايات للصين |
| نموذج: WEEE | في سوق الاتحاد الأوروبي ، يجب التخلص من المنتج وفقًا لبروتوكول محدد لجمع النفايات وعدم إلقائه أبدًا في سلة المهملات المنزلية. |

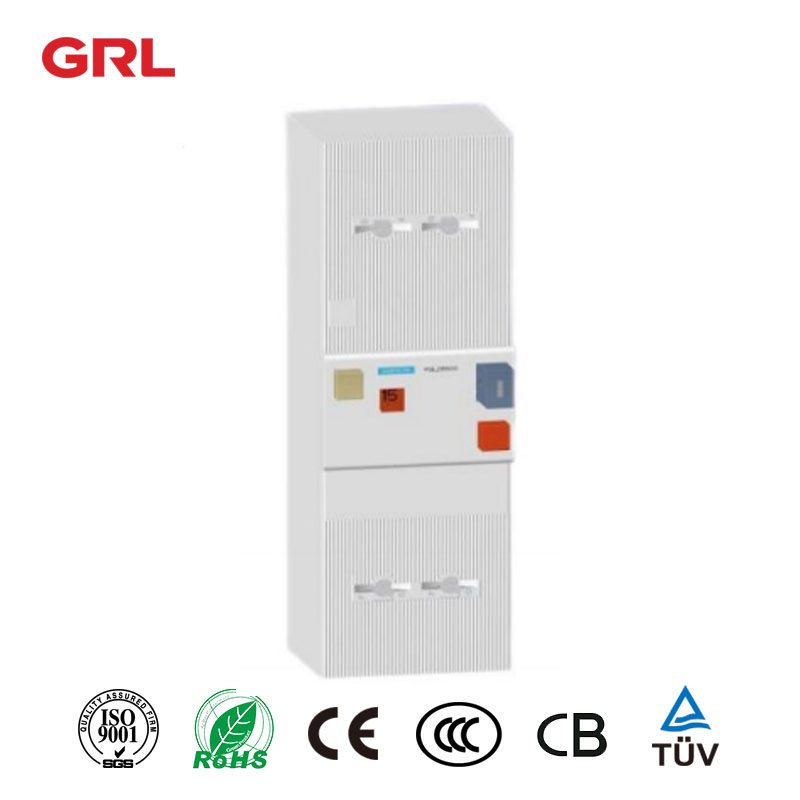

فرع حلبة Breaker 4P ، 10 إلى 30A ، 30 إلى 60A ، 500mA
نموذج المعلومات
| PGL | ||
| نموذج: | PG 215500 | PG 230500 |
| بدون لي | لا التعثر الحالي المتبقي | |
| مع l: | التعثر الحالي المتبقي | |
| 2 يعني – | أقطاب (2 = 1 + N) | |
| 15 يعني – | الحد الأقصى الحالي المقنن (15A) | |
| 500 يعني – | الحساسية التفاضلية (500mA) |

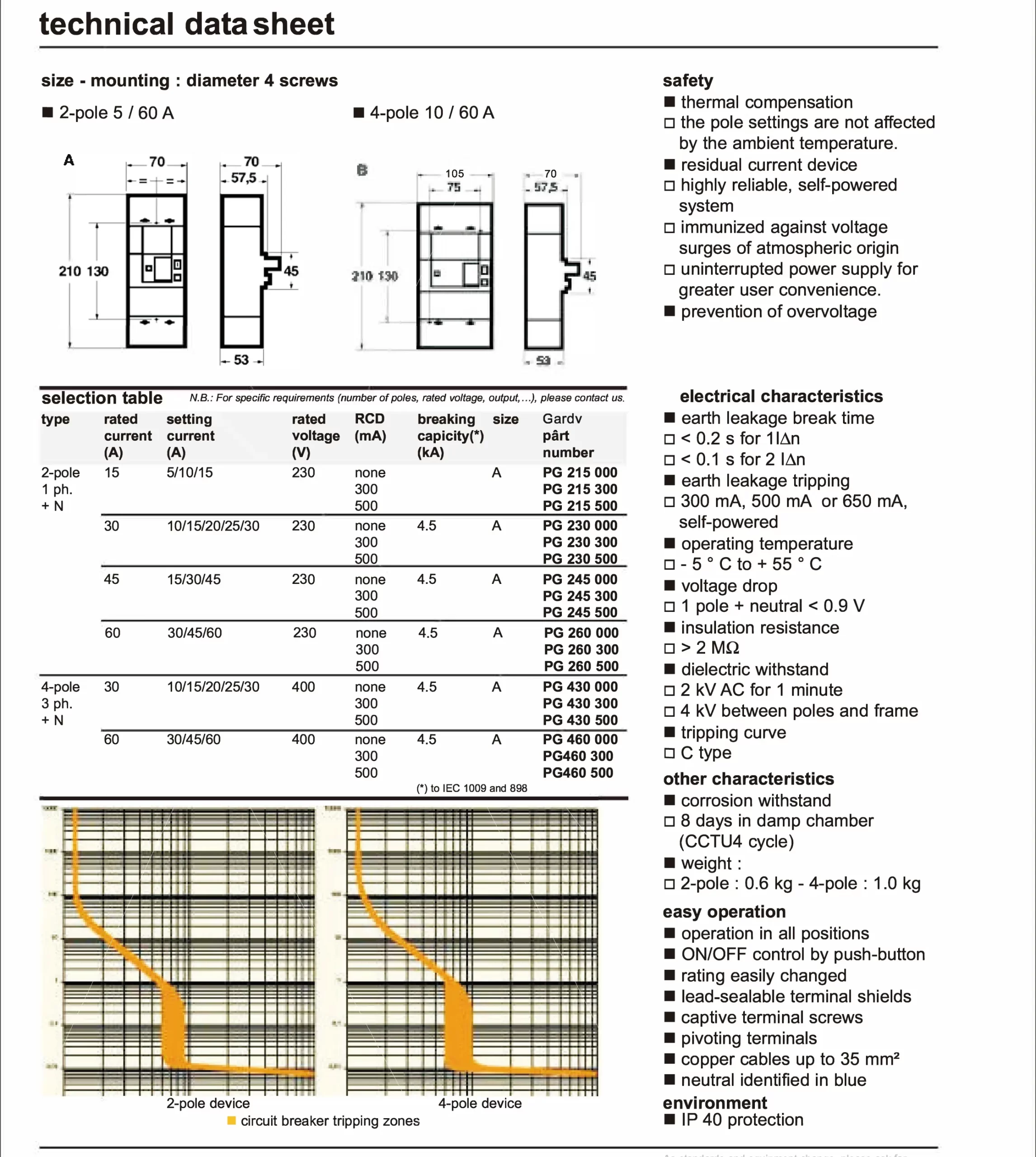

مخطط التثبيت (مع الأبعاد)
 ؛
رئيسي
| المدى | متعدد 9 | |
| نوع المنتج أو المعدات | قاطع الدائرة | |
| موقف المفاتيح في التثبيت | مجموعة الوافدين | |
| وصف القطبين | 1P + N | |
| [In]تصنيف التشغيل الحالي | 5 ألف 10A 15A | 10A 15A 20A 25A 30A |
| الحساسية التفاضلية | 500MA | |
| وقت مستقطع | انتقائية | |
| موقف القطب المحايد | يسار | |
| المعايير | IEC 60947-2 | |
| شهادات المنتج | هذا | |
| نوع الشبكة | أن يكون |
 ؛
تكميلي
| تردد الشبكة | 50/60 هرتز |
| [Ue]تصنيف الجهد التشغيلي | 250 فولت أس 50/60 هرتز مطابقة ل iec60947-2 |
| تكنولوجيا التعثر الحالية المتبقية | الجهد تعتمد |
| [Ics]تصنيف قدرة كسر الخدمة | 2 كا في 250 فولت أس 50/60 هرتز مطابقة ل IEC60947-2 |
| نوع الطلب | بواسطة Crankpin |
| تصاعد قوس | لوحة تصاعد |
| الطول | 210 مم |
| دردشةLengh | ٧٠ ملم |
| عمق | ٧٠ ملم |
| وزن المنتج | 0،7 كجم |
| وضع الاتصال | قفص نوع المحطة الطرفية، كابل القسم: 35 مم 2 |
| الحماية التفاضلية | متكامل |
 ؛
البيئة
| ارتفاع التشغيل | 2000 متر |
| درجة حرارة الهواء المحيط أثناء التشغيل | ٥ – ٥ ٤٠ درجة مئوية |
| نوع العبوة 1 | نموذج: PCE |
| عدد الوحدات لكل حزمة | 1 ف-3 |
 ؛
استدامة العرض
| الاتحاد الأوروبي RoHS التوجيه | يتوافق مع إعلان بنفايات الاتحاد الأوروبي |
| خالية من الزئبق | نعم |
| معلومات الإعفاء بنفايات | نعم |
| الصين بنفايات التنظيم | إعلان بنفايات للصين |
| نموذج: WEEE | في سوق الاتحاد الأوروبي ، يجب التخلص من المنتج وفقًا لبروتوكول محدد لجمع النفايات وعدم إلقائه أبدًا في سلة المهملات المنزلية. |
