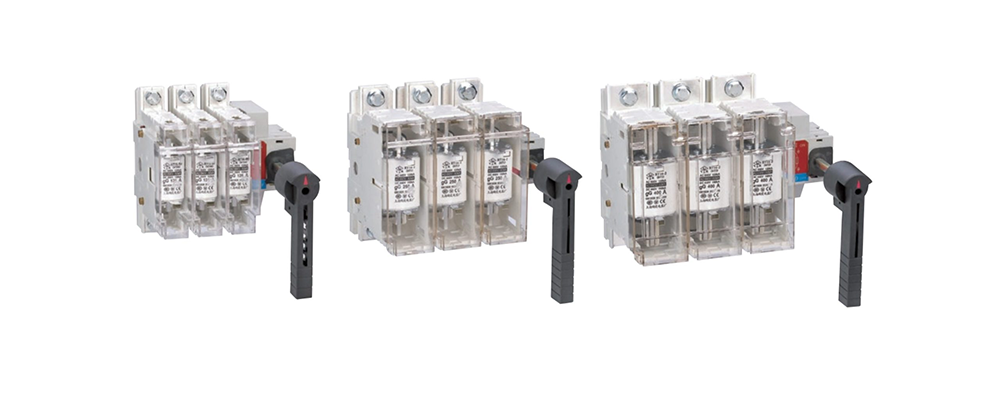

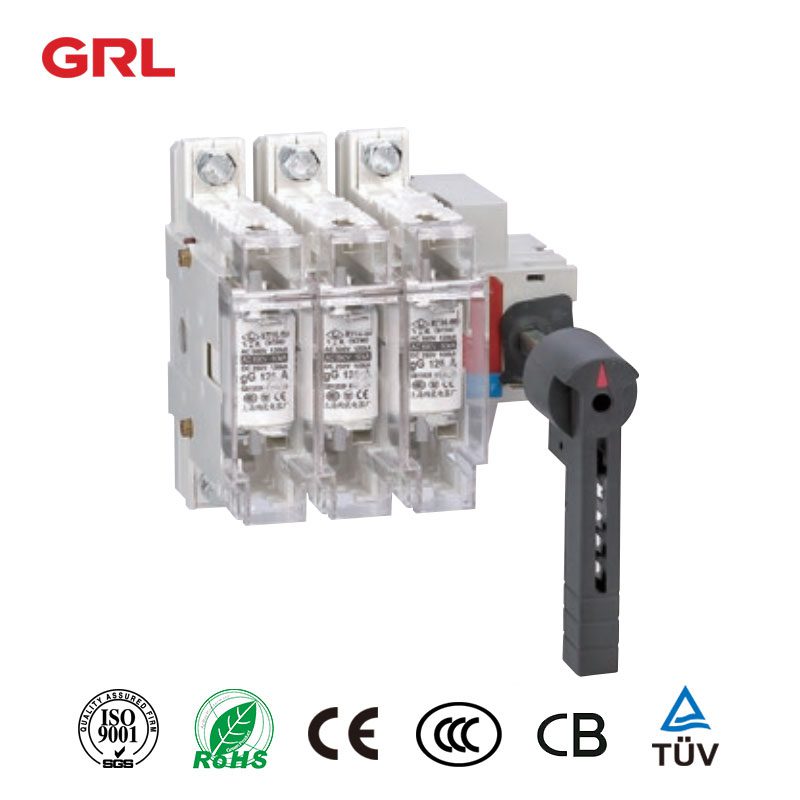

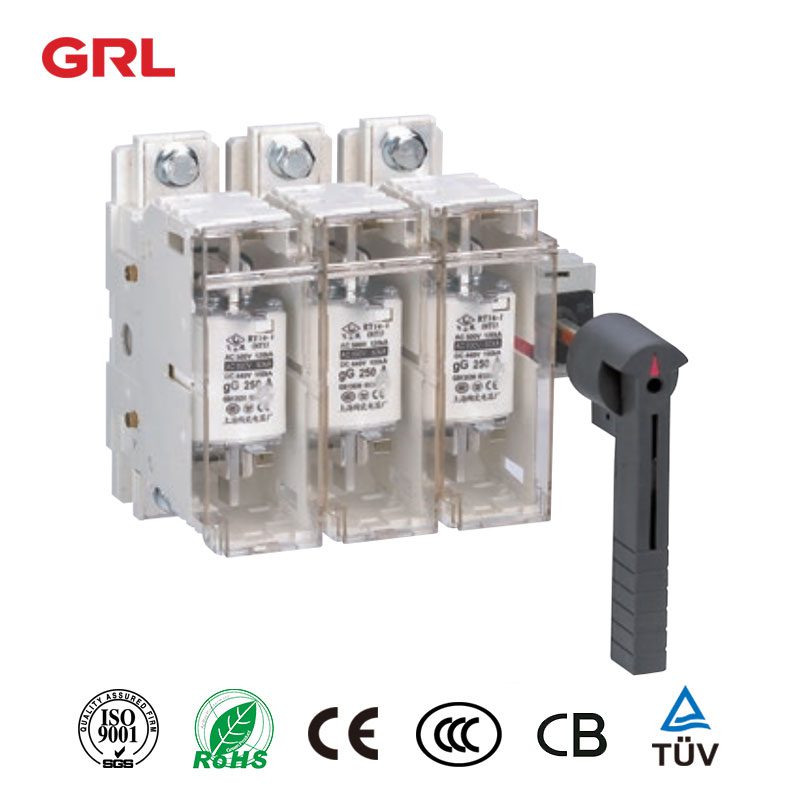

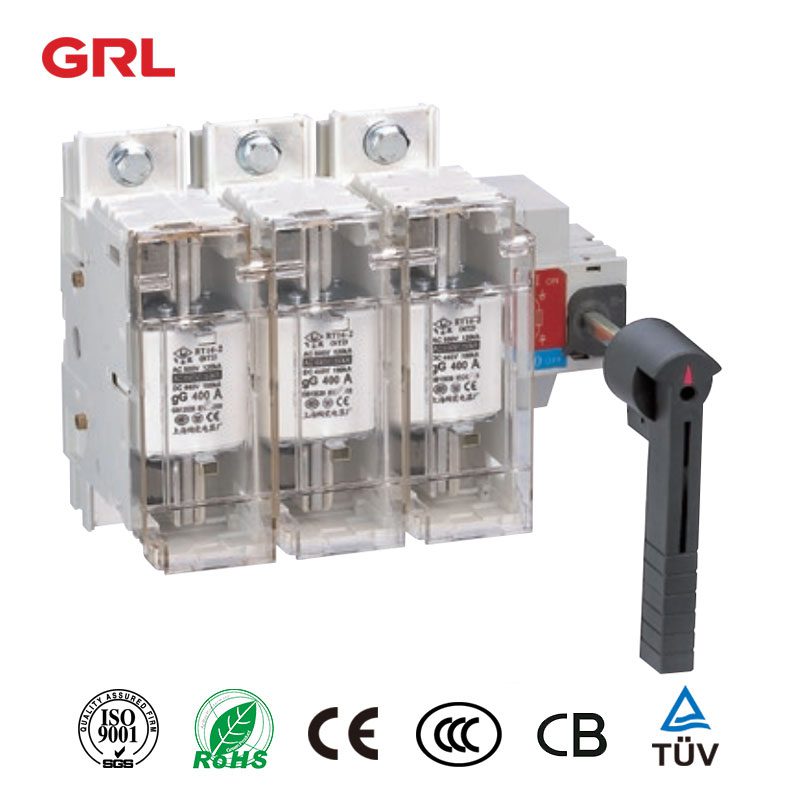

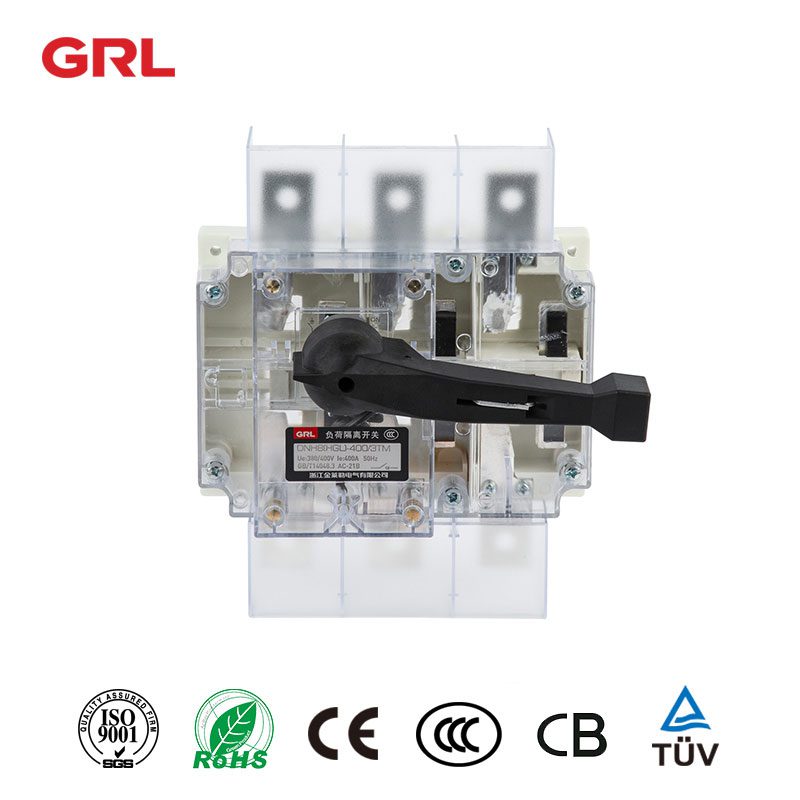

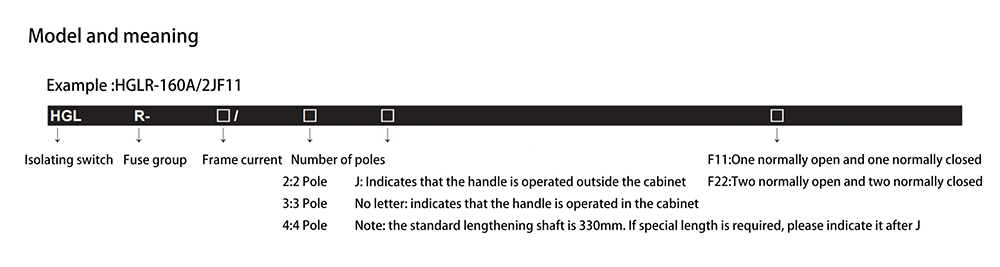

سلسلة HGLR عزل التبديل مجموعة الصمامات (يشار إليها فيما يلي باسم التبديل) هو متعدد القطب ، مفتاح تشغيل يدوي. القشرة مصنوعة من راتنجات البوليستر غير المشبعة المقواة بالألياف الزجاجية ، والتي تتمتع بأداء عازل عالي ، وقدرة وقائية وسلامة موثوقة.
آلية التشغيل هي آلية تسارع مع تخزين الطاقة الربيعية والإفراج الفوري. الاتصال الفوري وقطع هيكل الاتصال متعدد نقاط التوقف مستقل عن سرعة مقبض التشغيل ، مما يحسن بشكل كبير من الخصائص الكهربائية والميكانيكية المختلفة.
يمكن لمجموعة الصمامات disconnector ضمان اتصال آمن وموثوق به وفصل الدائرة. لديها حماية موثوقة ضد التيار الزائد أو الدوائر القصيرة. الحالة المنفصلة مرئية بوضوح.
الصمامات التبديل Disconnector خصائص الهيكل
مجموعة Disconnector Fuse Group هي الحل الأمثل للاتصالات الحالية العالية وقطع الاتصال. تصميمها المعياري يجعل من السهل تجميعها وفقا لاحتياجاتك، في حين أن التصميم الهيكلي المتكامل يضمن الاستقرار. تسمح آلية تخزين الطاقة الربيعية بالاتصالات والقطع السريعة والسهلة ، حتى عند السرعات العالية.
- تتبنى مجموعة الصمامات المنفصلة HGLR-63 ~ 400 هيكل تصميم وحدات ، والتي يمكن تجميعها بحرية وفقًا لمتطلبات العملاء.
- تتبنى HGLR-630 تصميمًا هيكليًا متكاملًا لضمان استقرار أداء المنتج بسبب تياره العالي.
تعتمد آلية التشغيل آلية تخزين الطاقة الربيعية. عندما يتم توصيل المنتج وقطع الاتصال ، يمكن إطلاق الربيع على الفور لتحقيق الاتصال السريع والانفصال (13.8 م / ث) ، وهو مستقل عن سرعة مقبض التشغيل ويحسن بشكل كبير من القدرة على إطفاء القوس.
مجموعة Disconnector Fuse Group هي طريقة آمنة وسهلة لفصل الدائرة الكهربائية الخاصة بك. مصنوعة من راتنج البوليستر غير المشبعة المقوى بالألياف الزجاجية عالية الجودة ، يحتوي هذا المفتاح على درع مرئي لسهولة التفكيك واستبدال وصلة الصمامات. تحتوي مجموعة Disconnector Fuse أيضًا على جهات اتصال ذاتية التنظيف للحصول على اتصال موثوق به ، ووظائف حماية السلامة الحالية والقصيرة.
تلبية المعيار
المعايير الدولية
- IEC60947-1 المفاتيح الكهربائية الجهد المنخفض وcontrolgear الجزء 1: العام
- IEC60947-3 المفاتيح الكهربائية ذات الجهد المنخفض ومعدات التحكم ، والمفاتيح ، والعوازل ، والمفصلات ومجموعات الصمامات
المعيار الوطني
- GB / T 14048.1 القواعد العامة للمفاتيح الكهربائية ذات الجهد المنخفض و controlgear
- GB / T 14048.3 مفاتيح الجهد المنخفض ومعدات التحكم ، والمفاتيح ، والعوازل ، والفصل ، ومجموعات الصمامات
- GB / T 4208-1993 درجات الحماية للحاويات المغلقة
- GB 13539.1 المتطلبات الأساسية للصمامات ذات الجهد المنخفض
- GB 13539.2 متطلبات إضافية للصمامات المستخدمة من قبل الموظفين المتفرغين للصمامات ذات الجهد المنخفض
ظروف العمل والتركيب العادية
بيئة التشغيل
ويجب ألا يتجاوز الحد الأقصى لدرجة حرارة الهواء المحيط +40 درجة مئوية، بحد أدنى -5oس. وينبغي ألا يتجاوز متوسط درجة الحرارة داخل المبنى +35 درجة مئوية في غضون 24 ساعة. يجب ألا يقع موقع التثبيت على ارتفاع أكثر من 2000 متر فوق مستوى سطح البحر.
وعندما تكون درجة الحرارة القصوى أعلى من 40 درجة مئوية، ينبغي ألا تتجاوز الرطوبة النسبية للهواء 50 في المائة. ومع ذلك ، في درجات الحرارة المنخفضة ، يُسمح بزيادة الرطوبة النسبية ؛ على سبيل المثال ، 90٪ عند 20 درجة مئوية. إذا كان يجب أن يحدث التكثيف بسبب التغيرات في درجات الحرارة ، فيجب وضع تدابير خاصة.
مستوى التلوث في البيئة المحيطة هو المستوى 3.solator التبديل أو إيقاف التشغيل
التركيب
يجب تثبيت المفتاح في مكان دون اهتزاز كبير واهتزاز صدمة وغزو المطر والثلوج. في الوقت نفسه ، يجب أن يكون مكان التركيب خاليًا من الوسائط الخطرة المتفجرة ، ويجب أن يكون الوسيط خاليًا من الغاز والغبار بما يكفي لتآكل المعادن وعزل الأضرار.
اقرأ عن
الصمامات التبديل Disconnectorاختيار الصمامات والصمامات تصنيف جدول المقارنة الحالية.
عزل التبديل الصمامات مجموعة الصمامات إطار مختلف
تصنيف التيار من مجموعة الصمامات disconnector ((أ)(يضحك) | تصنيف الحالي من وصلة الصمامات ((أ)(يضحك) | حجم الصمامات |
63 | 2،4،6،10،16،20،25،32،40،50،63 | فاكس: 00C |
160 | 2،4،6،10،16،20،25،32،40،50،63،80،100،125،160 | 00 |
250 | 16،20،25،40،50،63،80،100،125،160،200،250 | 1 ف-3 |
٤٠٠ | 50،63،80،100،125،160،200،250،315،400 | 2 ف-4 |
٦٠٣ | 200،250،315،400،500،630 | 3 ف-3 |
الخصائص الكهربائية والميكانيكية لـ HGLR-63 ~ 630 Disconnector Fuse Group
المعلمات الكهربائية | وافق التدفئة الحاليةأولاثامناً ((أ)(يضحك) | 63 | 160 | 250 | ٤٠٠ | ٦٠٣ | ||
س | حجم الصمامات | فاكس: 00C | 00 | 1 ف-3 | 2 ف-4 | 3 ف-3 | ||
س | تصنيف العزل الجهد Uأولا | ٨٠٠ | ٨٠٠ | ٨٠٠ | ٨٠٠ | ٨٠٠ | ||
س | قوة عازلة (V) | عام 2000 | عام 2000 | عام 2000 | عام 2000 | عام 2000 | ||
س | تصنيف دفعة تحمل الجهد Uimp KV | 8 | 8 | 8 | 8 | 8 | ||
س | تصنيف العمل الحاليأولا(هـ)(أ)(يضحك) | ٤١٥ فولت | Ac-23B | 63 | 160 | 250 | ٤٠٠ | ٦٠٣ |
س | س | ٦٩٠ فولت | AC-21B | 40 | ١٠٠ | 200 | ٣١٥ | ٤٠٠ |
س | الحد من التيار ماس كهربائى(IQ) (KA) | 20 | 20 | 20 | 20 | 20 | ||
صنع وكسر القدرة (الأسلحة) | تصنيف صنع القدرات | 63صفر | 160صفر | 250صفر | ٤٠٠صفر | ٦٠٣صفر | ||
س | تصنيف كسر القدرة | ٥٠٤ | ٣٠٨٠ | عام 2000 | ٣٢٠٠ | ٥٠٤٠ | ||
التشغيلس الأداء | الحياة الميكانيكية | ١٧٠٠ | ألف وأربعمائة | ألف وأربعمائة | ٨٠٠ | ٨٠٠ | ||
س | الحياة الكهربائية | 300 | 200 | 200 | 200 | 200 | ||
م.ثمانية | 3 ف-3بأوليس | 1 ف-3 | ١-٨-٨ | 3-2 | 4-8 | 16 | ||
س | 4 فأوليس | 1، 3 | ٢-٣-٣ | 4-5 | ٦-١-١ | 19 |

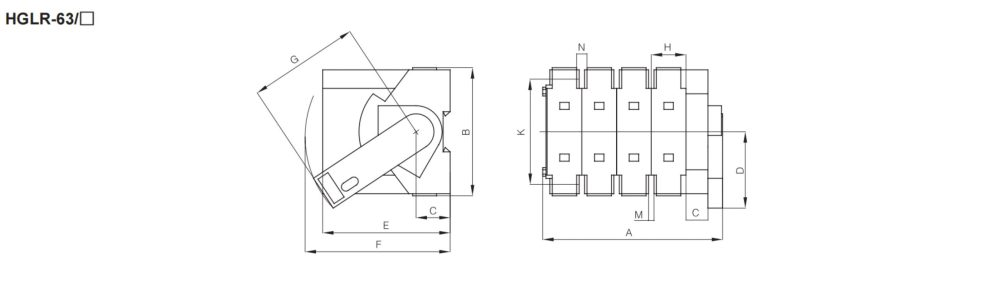

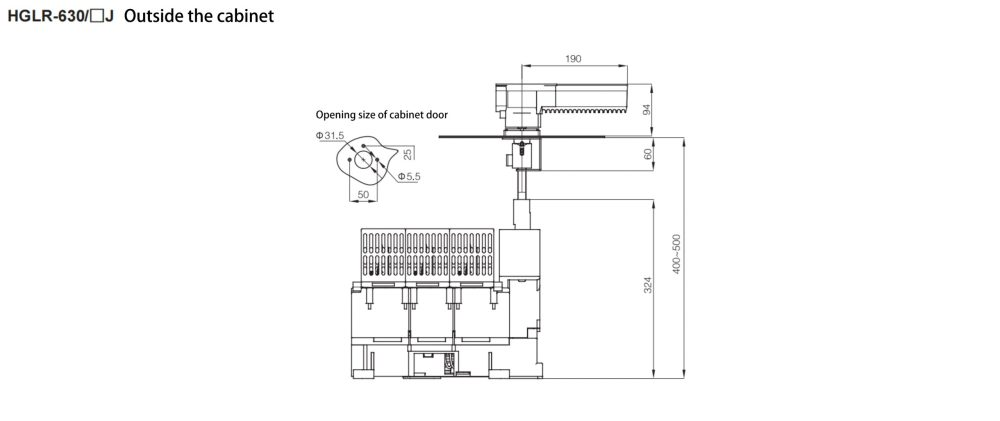

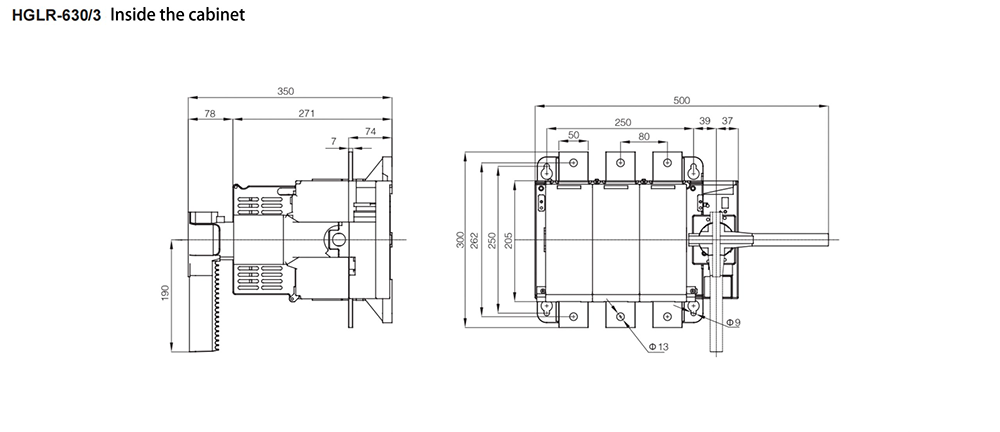

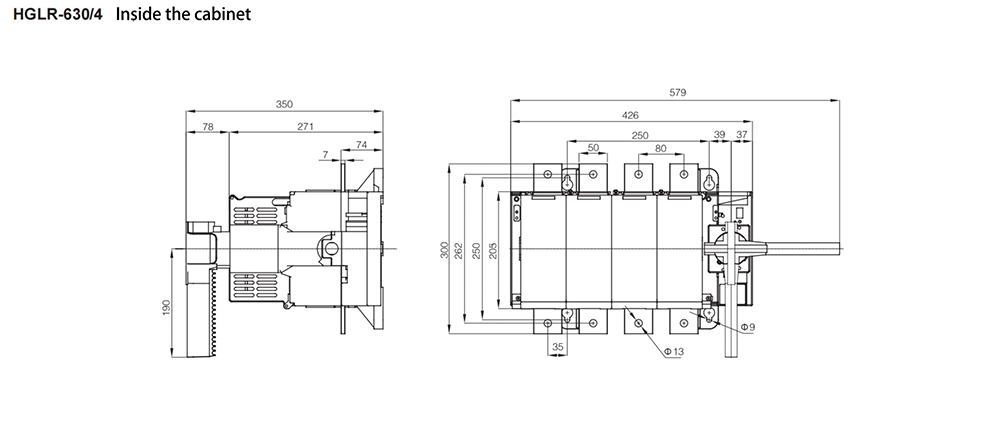

الصمامات التبديل Disconnector مخطط وتركيب البعد (مم)
المواصفات | (أ) | باء | جيم | (د) | هـ | واو | ج | (ح) | ك | (ن) | م |
HGLR-63/3 | 134 | 118 | 31 | 70 | 118 | 134 | 102 | 32 | 97 | ٥-٥ | 5 خ ع (رأ) |
EnglishEspañolPortuguêsPусскийDeutschالعربية | 1 ف-366 | 118 | 31 | 70 | 118 | 134 | 102 | 32 | 97 | ٥-٥ | 5 خ ع (رأ) |

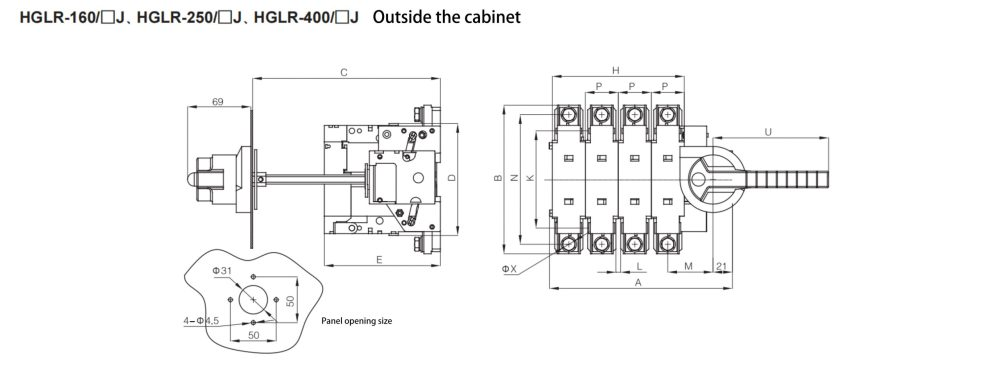

الصمامات التبديل Disconnector
المواصفات | (أ) | باء | جيم | (د) | هـ | (ح) | م | ك | (ن) | ب | يو | (ل) | ΦX |
HGLR-160/3 | ١٦٥١ | ١٦٢ | ١٩٢ | 118 | 127 | 108 | 67 | 90 | ١٤١ | 36 | 115 | 5 خ ع (رأ) | ٨-٨-٨ |
HGLR-160 /4 خ ع (رأ) | 200 | ١٦٢ | ١٩٢ | 118 | 127 | ١٤٤١ | 67 | 90 | ١٤١ | 36 | 115 | 5 خ ع (رأ) | ٨-٨-٨ |
HGLR-250/3 | ٣٢٦ | ٥٩٥ | 200 | 160 | ١٤٦ | 180 | 93 | 137 | ١٦٥١ | 60 | ٤٥١ | 6 خ ع (رأ) | 11 |
HGLR-250 /4 خ ع (رأ) | 296 | ٥٩٥ | 200 | 160 | ١٤٦ | ٢٤٠ | 93 | 137 | ١٦٥١ | 60 | ٤٥١ | 6 خ ع (رأ) | 11 |
HGLR-400/3 | ٢٨١ | ٥٠٥ | 200 | ١٧٠ | ١٤٩ | 198 | 124 | 137 | ٧٥١ | 66 | ٤٥١ | 6 خ ع (رأ) | 11 |
HGLR-400 / 4 | 347 | ٥٠٥ | 200 | ١٧٠ | ١٤٩ | 264 | 124 | 137 | ٧٥١ | 66 | ٤٥١ | 6 خ ع (رأ) | 11 |

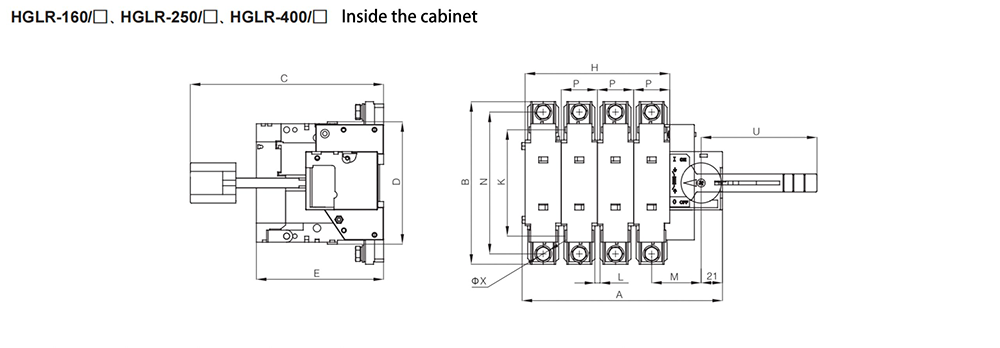

الصمامات التبديل Disconnector
المواصفات | (أ) | باء | جيم | (د) | هـ | (ح) | م | ك | (ن) | ب | يو | (ل) | ΦX |
HGLR-160/3 | ١٦٥١ | ١٦٢ | 150 ~ 300 | 118 | 127 | 108 | 67 | 90 | ١٤١ | 36 | 126 | 5 خ ع (رأ) | ٨-٨-٨ |
HGLR-160 /4 خ ع (رأ) | 200 | ١٦٢ | 150 ~ 300 | 118 | 127 | ١٤٤١ | 67 | 90 | ١٤١ | 36 | 126 | 5 خ ع (رأ) | ٨-٨-٨ |
HGLR-250/3 | ٣٢٦ | ٥٩٥ | 150 ~ 300 | 160 | ١٤٦ | 180 | 93 | 137 | ١٦٥١ | 60 | 126 | 6 خ ع (رأ) | 11 |
HGLR-250 /4 خ ع (رأ) | 296 | ٥٩٥ | 150 ~ 300 | 160 | ١٤٦ | ٢٤٠ | 93 | 137 | ١٦٥١ | 60 | 126 | 6 خ ع (رأ) | 11 |
HGLR-400/3 | ٢٨١ | ٥٠٥ | 150 ~ 300 | ١٧٠ | ١٤٩ | 198 | 124 | 137 | ٧٥١ | 66 | 126 | 6 خ ع (رأ) | 11 |
HGLR-400 / 4 | 347 | ٥٠٥ | 150 ~ 300 | ١٧٠ | ١٤٩ | 264 | 124 | 137 | ٧٥١ | 66 | 126 | 6 خ ع (رأ) | 11 |
ما هي سيناريوهات التطبيق التي تتطلب مفاتيح عزل صناعية؟
 ؛
الدور الرئيسي لمفاتيح العزل الصناعية
في البيئة الصناعية ، السلامة والكفاءة مهمة للغاية. هذا ينطبق بشكل خاص على الأجهزة والآلات المنزلية عالية الطاقة. لضمان التشغيل السلس وحماية الموظفين ، تصبح مفاتيح العزل الصناعية مكونات لا غنى عنها.
واحد.الآلات والمعدات الثقيلة
في المجالات الصناعية مثل التصنيع ، تعد الآلات الثقيلة مثل المكابس والمخارط وآلات الطحن معدات شائعة في المصانع. غالبًا ما تعمل هذه الآلات على الفولتية والتيارات العالية ، والتي يمكن أن تكون خطيرة أثناء الصيانة أو الإصلاحات. الصف الصناعيعزل مفاتيحيمكن عزل الطاقة بأمان قبل إجراء الصيانة أو غيرها من الأعمال. العمل بأمان.
-إثنانأفران وأفران صناعية
أفران وأفران صناعية لعمليات مثل المعالجة والصلب والمعالجة الحرارية. غالبًا ما يتعاملون مع درجات الحرارة المرتفعة للغاية ويتطلبون تحكمًا دقيقًا. تسمح مفاتيح العزل بقطع التيار الكهربائي بشكل آمن.
▁3 .المحركات ومحركات الأقراص
تعمل المحركات الكهربائية على تشغيل أنواع مختلفة من المعدات الميكانيكية في البيئات الصناعية. فهي مكونات حاسمة لخطوط الإنتاج والعمليات الأخرى. عند إجراء الصيانة ، تضمن مفاتيح العزل انقطاعًا آمنًا لإمدادات الطاقة ، مما يمنع أي حوادث.
▁4 .معدات لحام عالية الطاقة
غالبًا ما تعمل معدات اللحام في البيئات الصناعية في التيارات والفولتية العالية. عزل المفاتيح لقطع التيار الكهربائي أثناء الصيانة أو حالات الطوارئ. هذا يضيف طبقة إضافية من السلامة لأولئك الذين يعملون مع آلات اللحام.
خمسة.المحركات والأنظمة ثلاثية المراحل
المحركات ثلاثية المراحل شائعة في العمليات الصناعية واسعة النطاق. إنهم يقودون كل شيء من الناقلات إلى الضواغط. تسمح مفاتيح العزل المصممة للاستخدام الصناعي بقطع التيار الكهربائي بشكل آمن
▁6 .محول الجهد العالي
المحولات هي معدات أساسية في المنشآت الصناعية لتنظيم مستويات الجهد. بسبب الفولتية العالية المعنية ، تسمح مفاتيح العزل بقطع التيار الكهربائي الآمن أثناء الصيانة أو التفتيش أو الإصلاح.
بشكل عام ، تعتبر مفاتيح العزل من الدرجة الصناعية مهمة جدًا في البيئات التي تعمل فيها الأجهزة المنزلية عالية الطاقة والمعدات الميكانيكية. وهي توفر شبكة أمان حرجة عن طريق عزل الطاقة أثناء الصيانة أو حالات الطوارئ.تحميل عزل التبديل
