فيوز تبديل فاصل

DNH18 فيوز التبديل قطع


الوضع:DNH18

الحالي160A، 250A، 630A، 800A

الجهد الكهربائي :400VAC / 500VAC / 690VAC

مواد:DMC، PA66، PC، ABS

شهادة:CE، TUV

البريد الإلكتروني: [email protected]

الوضع:DNH18

التيار:160A، 250A، 630A، 800A

الجهد االكهربى:400VAC / 500VAC / 690VAC

مواد:DMC ، PA66 ، PC ، ABS

الشهادات:Ce، توفالو

البريد الإلكتروني:البريد الإلكتروني: [email protected]

1.Dimensional رسم

2.Parameters

3. المكونات

4.Packing البيانات

5.Packaging & أمبير؛ الشحن

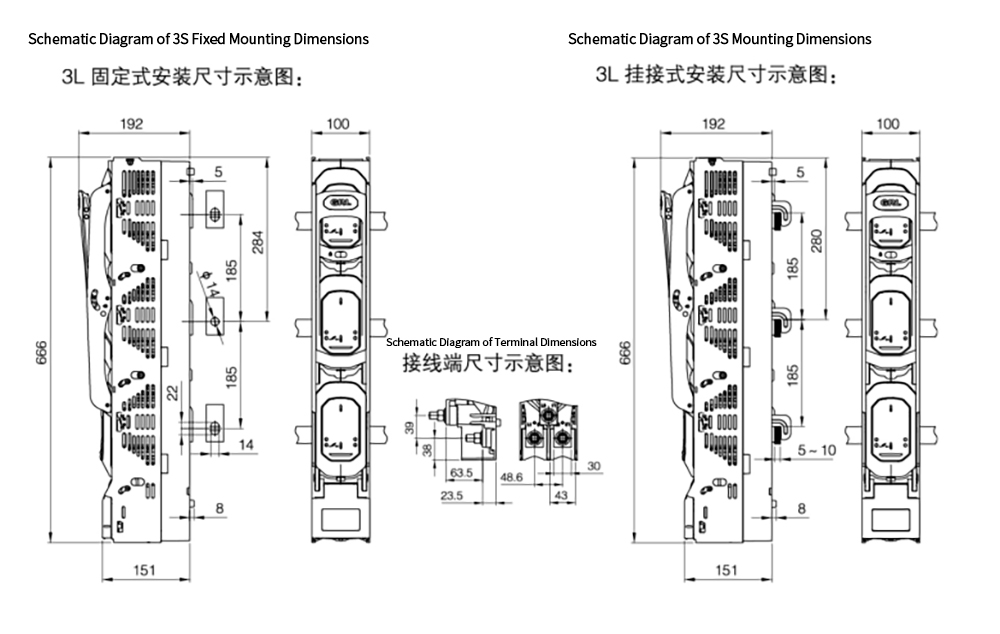

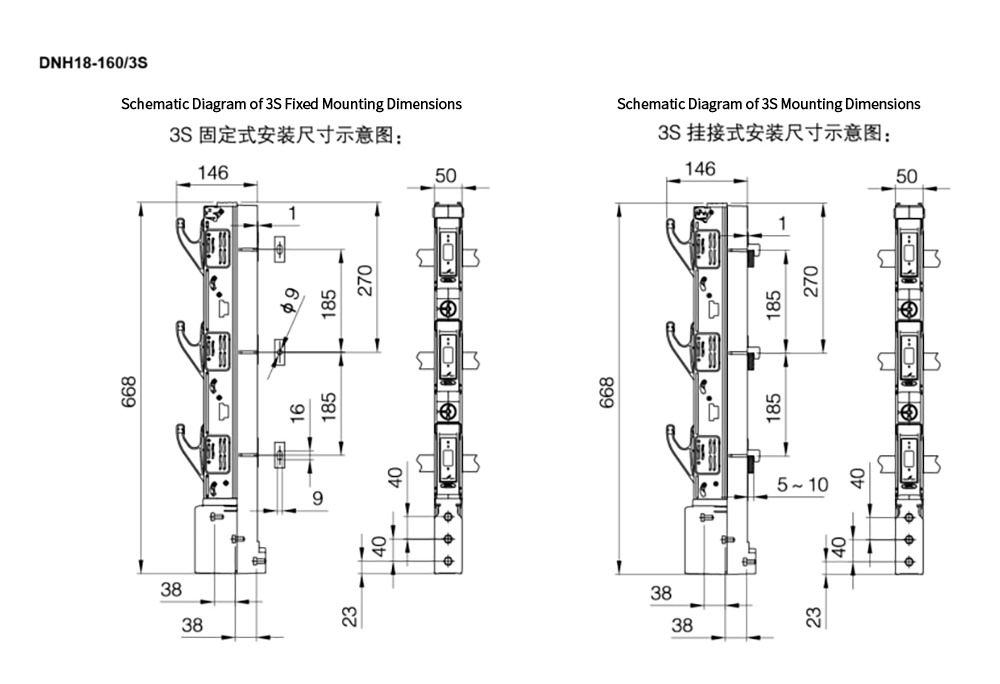

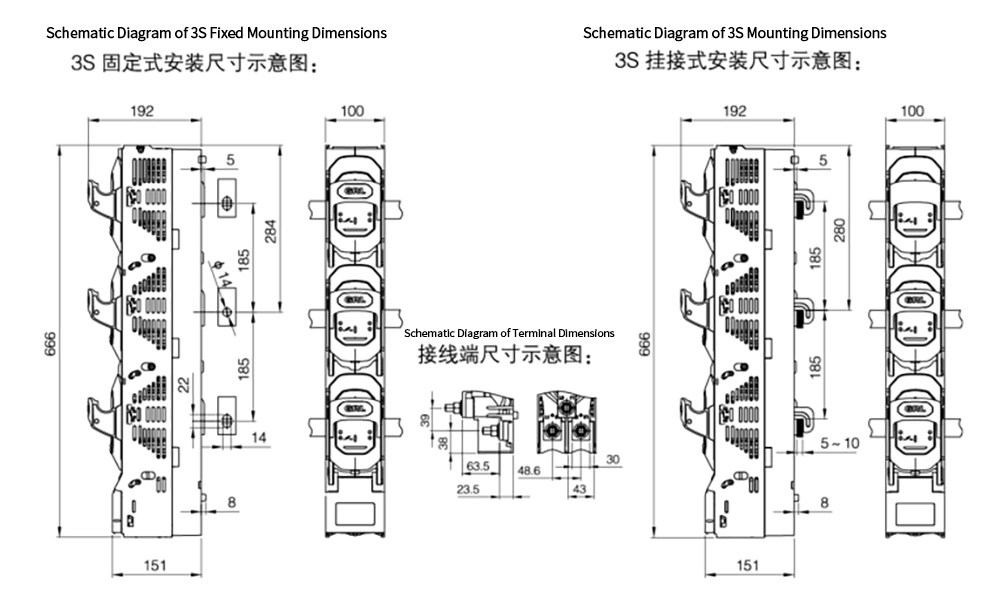

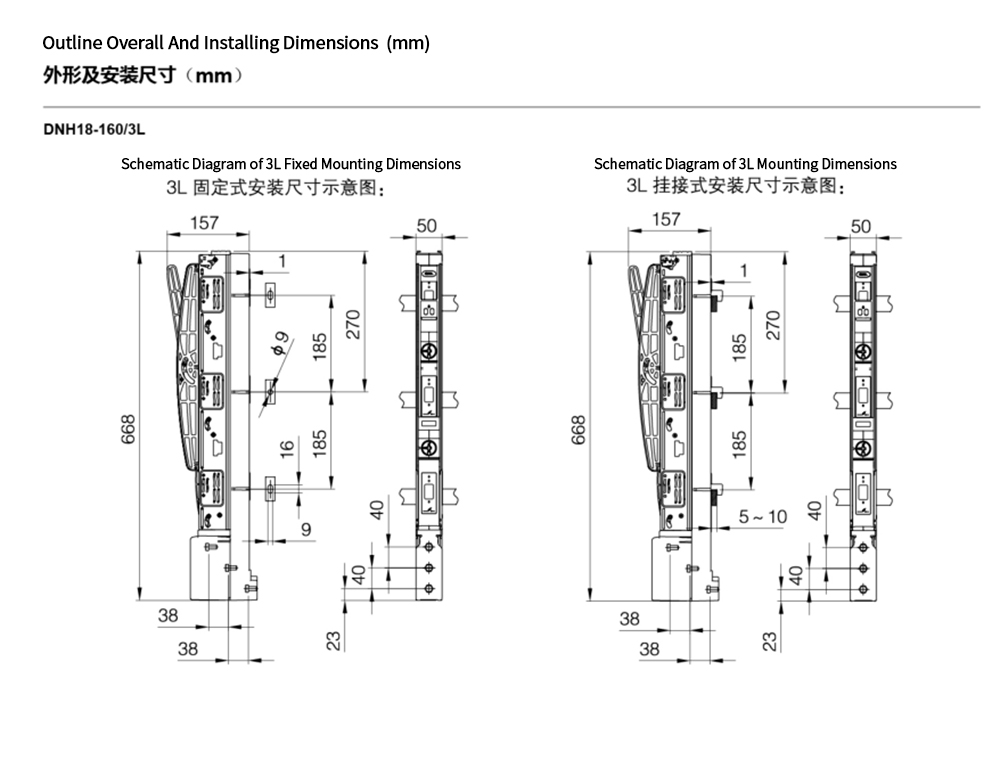

ابعاد:

بارامترات

DNH18-160 DNH1-250 DNH1-400 DNH1-630
مع الصمامات الفولطية UE / V نموذج: AC400 نموذج: AC500 نموذج: AC690 نموذج: AC400 نموذج: AC500 نموذج: AC690 نموذج: AC400 نموذج: AC500 نموذج: AC690 نموذج: AC400 نموذج: AC500 نموذج: AC690
تصنيف Current IE / A 160 125 ١٠٠ 250 250 200 ٤٠٠ ٤٠٠ ٣١٥ ٦٠٣ ٦٠٣ ٦٠٣
تصنيف العزل voltageUi / V ألف ألف ألف ألف
تيار حراري Ith / A 160 125 ١٠٠ 250 250 200 ٤٠٠ ٤٠٠ ٣١٥ ٦٠٣ 500
تحمل voltageUimp / KV 8 12 12 12
تصنيف قصير الوقت تحمل currentIq / Ka 50 ١٠٠ ١٠٠ 50 ١٠٠ ١٠٠ 50 ١٠٠ ١٠٠ 50
استعمال catagory Ac-23B Ac-23B AC-22B Ac-23B AC-22B AC-21B Ac-23B AC-22B AC-21B Ac-23B AC-22B AC-21B
أوقات التحمل الكهربائية 200 200 200 200
مع وصلة النحاس الفولطية المقدرة (UE / V) UE / V /. /. نموذج: AC500 /. /. نموذج: AC500 /. /. نموذج: AC500 /.
تصنيف currentIe / A /. /. 250 /. /. ٤٠٠ /. /. ٦٠٣ /.
تصنيف العزل voltageUi / V /. ألف ألف ألف
تيار حراري Ith / A /. /. 250 /. /. ٤٠٠ /. /. ٦٠٣ /.
تحمل voltageUimp / KV /. 12 12 12
تصنيف وقت قصير تحمل الحالي ICW كا / 1S /. /. 12 /. /. 12 /. /. 12 /.
استعمال catagory /. /. Ac-23B /. /. Ac-23B /. /. Ac-23B /.
الحياة الكهربائية /. 200 200 200
المعايير المشتركة تصنيف التردد هرتز /. ٥٠/٦٠ ٥٠/٦٠ ٥٠/٦٠
رابط الصمامات الحجم (RT16 / NT / NH) IEC 60269-2 GB / T 13539.2 00 1 ف-3 2 ف-4 3 ف-3
التشغيل الحالي في / أ 160 125 ١٠٠ 250 250 200 ٤٠٠ ٤٠٠ ٣١٥ ٦٠٣ ٦٠٣ 500
فقدان الطاقة P / W 12 12 12 18 23 32 28 34 45 40 48 60
التنظيم قوة P / W ألف وأربعمائة ألف وأربعمائة ٨٠٠ ٨٠٠ ألف وأربعمائة ٨٠٠
تباعد شريط الحافلة هو مم ٥١٥ ٥١٥ ٥١٥ ٥١٥
جهات أخرى التبديل فتح وإغلاق إشارة التغذية المرتدة (microswitch) يمكن القيام به يمكن القيام به يمكن القيام به يمكن القيام به
مراقب الصمامات الإلكترونية (EFM) يمكن القيام به يمكن القيام به يمكن القيام به يمكن القيام به
مستوى الحماية (الأمامي) افتح نموذج: IP20 نموذج: IP20 نموذج: IP20 نموذج: IP20
كولسي نموذج: IP30 نموذج: IP30 نموذج: IP30 نموذج: IP30

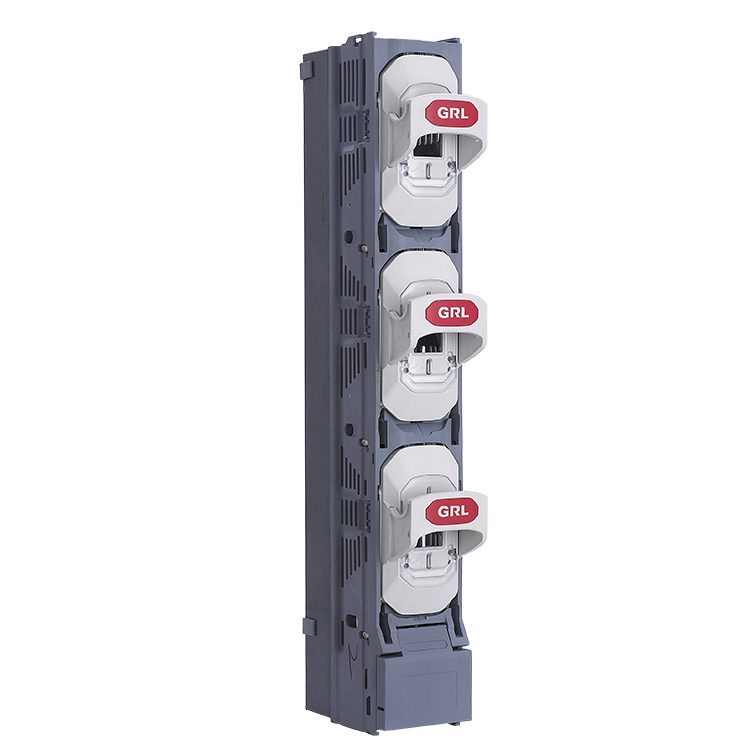

مكونات DNH18 fuse switch Disconnector

&GT؛ يتم تثبيت GRL DNH18 فصل التبديل الصمامات العمودية مع محطة معلقة خاصة ومتصلة مباشرة إلى بسبار. يمكن تثبيت محطة التعليق على المفتاح مقدمًا وتثبيتها بشكل متكامل مع التبديل بكفاءة وسهولة. وهو يتوافق مع المعيار الوطني GB / T 13539.2 و GB / T 14048.3 ومعيار اللجنة الكهروتقنية الدولية IEC 60947-1 و IEC 60947-3.

يمكن أن يوفر فصل تبديل الصمامات العمودية DNH18 مجموعة متنوعة من أوضاع الأسلاك لتلبية احتياجات الأسلاك الخاصة بك في مواقف مختلفة.

تستخدم على نطاق واسع في شبكات الطاقة ، والتحكم الصناعي في الطاقة ، والطاقة الجديدة وغيرها من المجالات.

في نظام الطاقة ، يتم تطبيقه على نطاق واسع في عمود التغذية ، ولوحات التوزيع المتكاملة ، وخزائن توزيع الطاقة منخفضة الجهد ، وخزائن تعويض المكثفات ، إلخ. في مجال الرقابة الصناعية ، يستخدم على نطاق واسع في المعدات الكهروضوئية ، والأفران الكهربائية الصناعية ، وخزائن التحكم الصناعية في تصنيع السيارات وغيرها من الصناعات. في صناعة الطاقة الجديدة ، يتم تطبيقه عمومًا في صناديق التجميع والخزائن المتصلة بالشبكة ، إلخ.

& GT؛ مفتاح الصمامات

التعبئة البيانات:

نموذج (بدون فتيل) حجم الكرتون التعبئة الكمية واحد / GW (كجم)

وحدة / GW (كلغ)

DNH18-160 / 3L 70 * 38 * 24 8 ٢.٥٢ ٢١-٢٦
DNH18-250 / 3L 70 * 44 * 27 4 خ ع (رأ) ٥-٧٦ ٢٤-٢٨
DNH18-400 / 3L 70 * 44 * 27 4 خ ع (رأ) ٥-٥٢ ٢٧.٣٢
DNH18-630 / 3L 70 * 44 * 27 4 خ ع (رأ) ٥٢-٥٢ ٣١.٣٢
DNH18-160 / 3S 70 * 38 * 24 8 ٢.٣٥ ٩١-٩
DNH18-250 / 3S 70 * 44 * 27 4 خ ع (رأ) ٥.٦٢ ٢٣-٧٢
DNH18-400 / 3S 70 * 44 * 27 4 خ ع (رأ) ٦-٣٥ ٦٢-٦٤
DNH18-630 / 3S 70 * 44 * 27 4 خ ع (رأ) ٧-٣٦ ٣٠.٦٨
