الوضع:DNH19
التيار:250A، 400A، 1250A
الجهد االكهربى:DC1000V، DC1500V
الشهادات:CE، CB
البريد الإلكتروني:البريد الإلكتروني: [email protected]
1. رسومات المنتج
2.Parameters
3. المكونات
4. شهادة

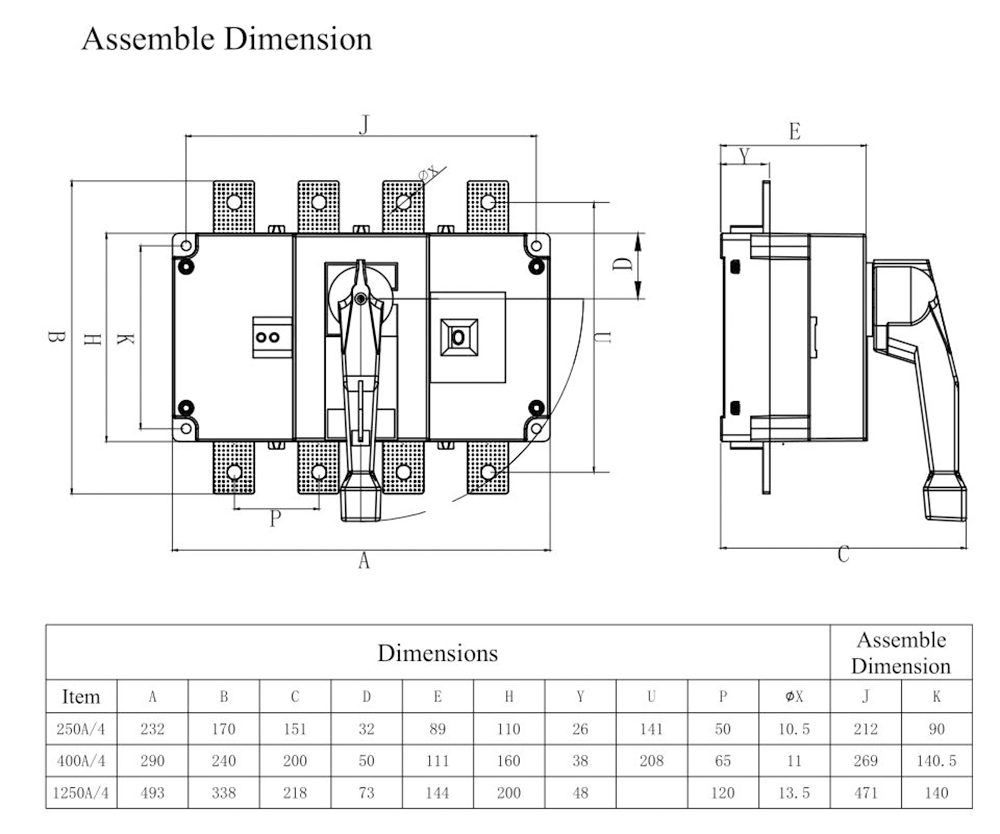

DNH19 سلسلة DC1000V 1500V تبديل التبديل disconnectors رسومات المنتج
DNH19 سلسلة DC1000V 1500V تبديل التبديل disconnectors المعلمات
| المعلمات الكهربائية | |||
| التيار الحراري التقليدي ITH (A) | 250 | ٤٠٠ | ٥٠٥٠ |
| استخدام الفئة | دس-21B | دس-21B | دس-21B |
| تصنيف عملية Votage UE (DC) | 1000 (1500) | 1000 (1500) | ألف |
| تصنيف Opreation الحالي IE (A) | 250 | ٤٠٠ | ٥٠٥٠ |
| تصنيف العزل الجهد UI (V) | ١٦٠٠ | ١٦٠٠ | ١٦٠٠ |
| الدوائر | 1 ف-3 | 1 ف-3 | 1 ف-3 |
| تصنيفها قصيرة الوقت تحمل ICW الحالي (Kaeff) هو | 5 خ ع (رأ) | ١٢-٦ | 30 |
| تصنيف قدرة صنع قصيرة الحالية ICW (كا) 50ms | 9 | 17 | 63 |
| تصنيف عرام مقاومة الجهد UIMP (KV) | 12 | 12 | 12 |
| مقياس باراميتر ميكانيكي | |||
| الحياة الميكانيكية (بدون تحميل) | ٧٠٠٠ | ٧٠٠٠ | ٧٠٠٠ |
| الحياة الكهربائية (أوقات التحميل) | 200 | 200 | 200 |
| عزم الدوران التشغيلي (Nm) | 12 | 16 | 38 |
| معلمات الاتصال | |||
| النحاس القياسية (مم 2) | 120 | 22 * 150 | 2 * 500 |
| عرض النحاس القياسي (مم) | 25 | 32 | 80 |
| المسمار عزم الدوران دقيقة (Nm) | 20 | 20 | 20 |
| المسمار عزم الدوران ماكس (Nm) | 26 | 26 | 26 |
مكونات سلسلة DNH19 DC1000V 1500V Switch Disconnectors
>؛ سلسلة GRL DNH19 DC1000V 1500V
تم تصميم موصلات التبديل DNH19 لتوفير أداء فعال وموثوق به حتى في درجات الحرارة المحيطة العالية والظروف البيئية القاسية. فهي خالية من الصيانة تقريبا. يؤدي تصميم الاتصال الفريد إلى ارتفاع أقل في درجة الحرارة.
إن مفتاح تبديل السكين HD13 مناسب لألواح التوزيع
