وصف المنتج

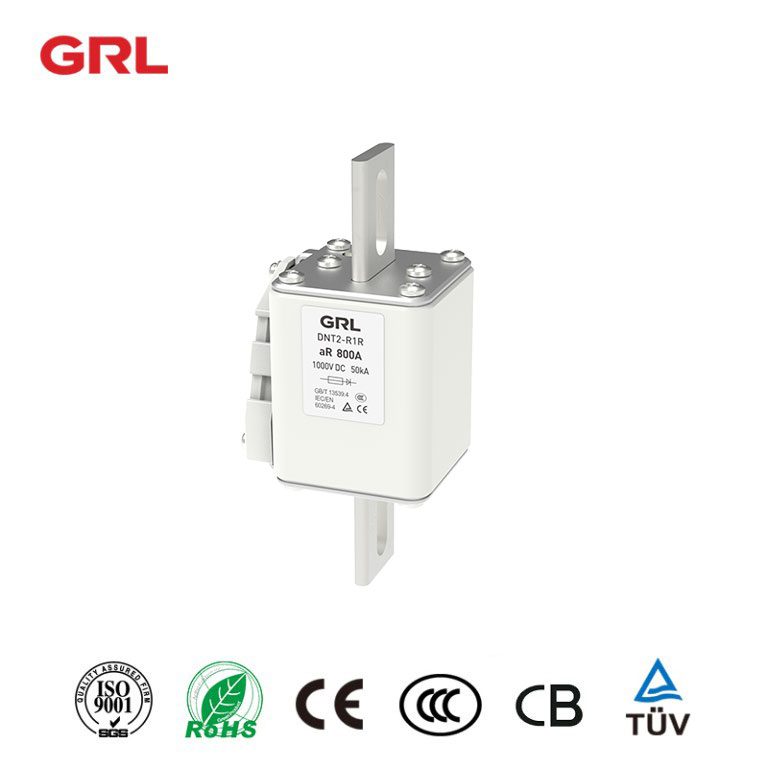

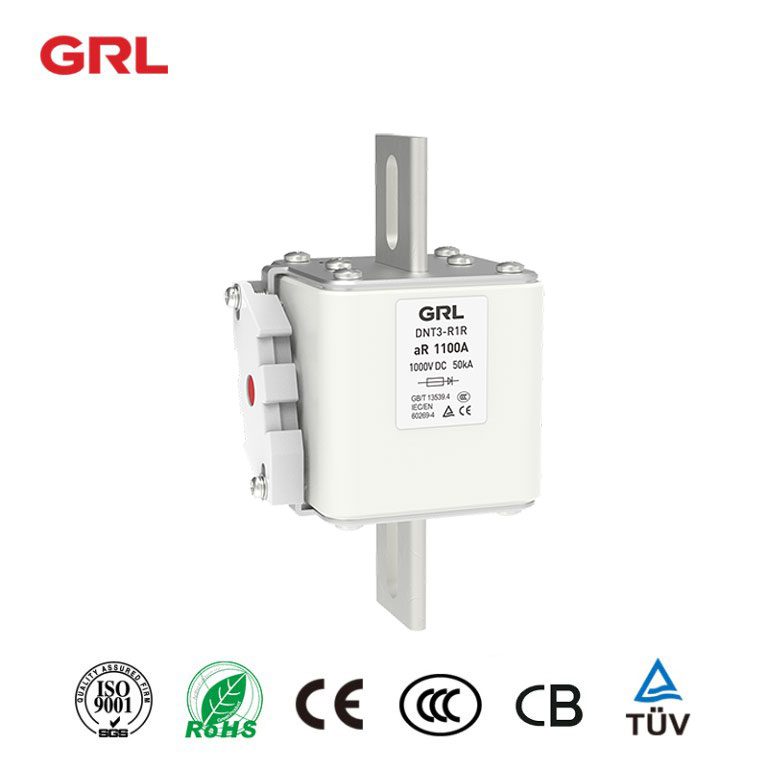

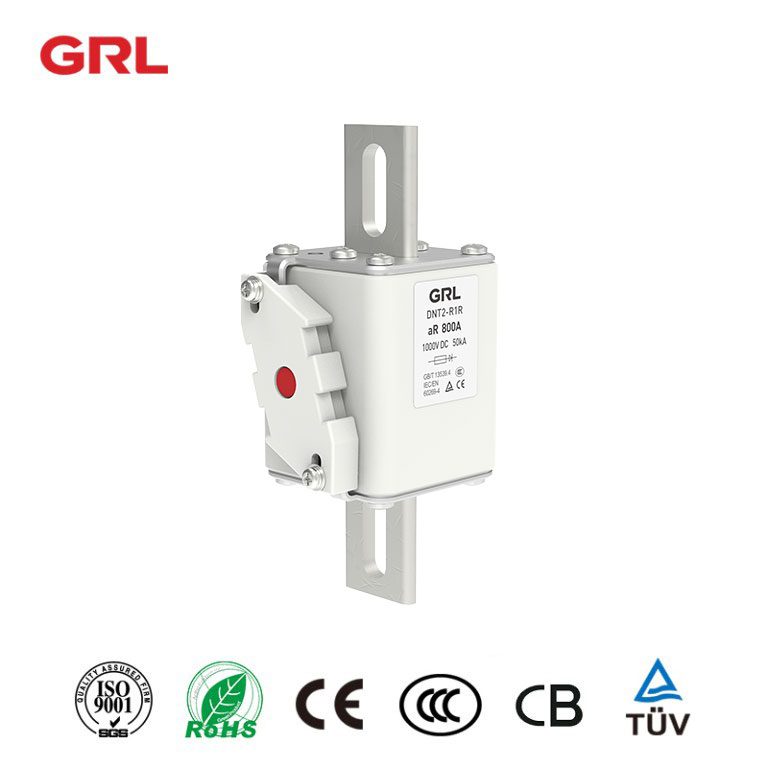

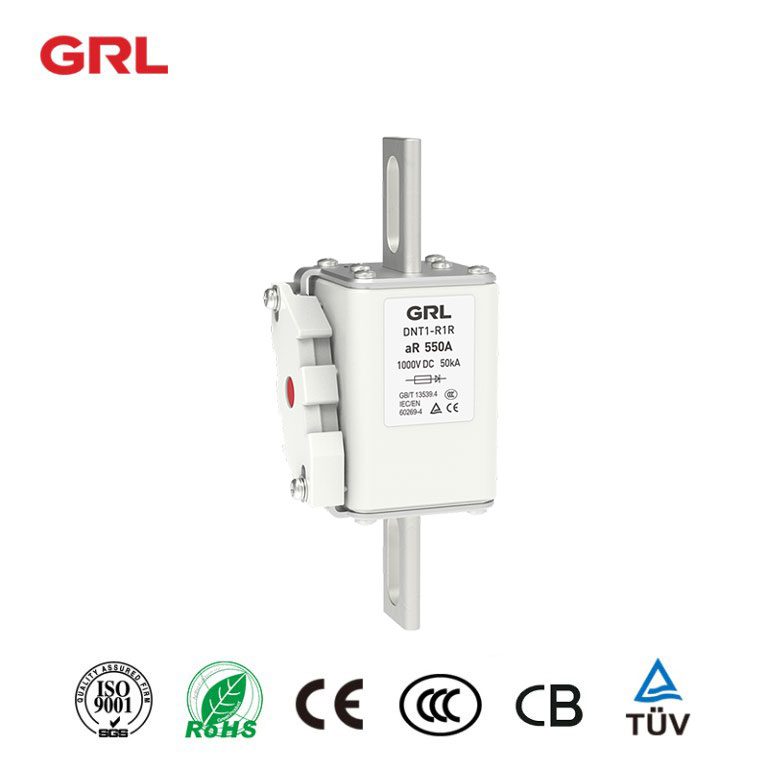

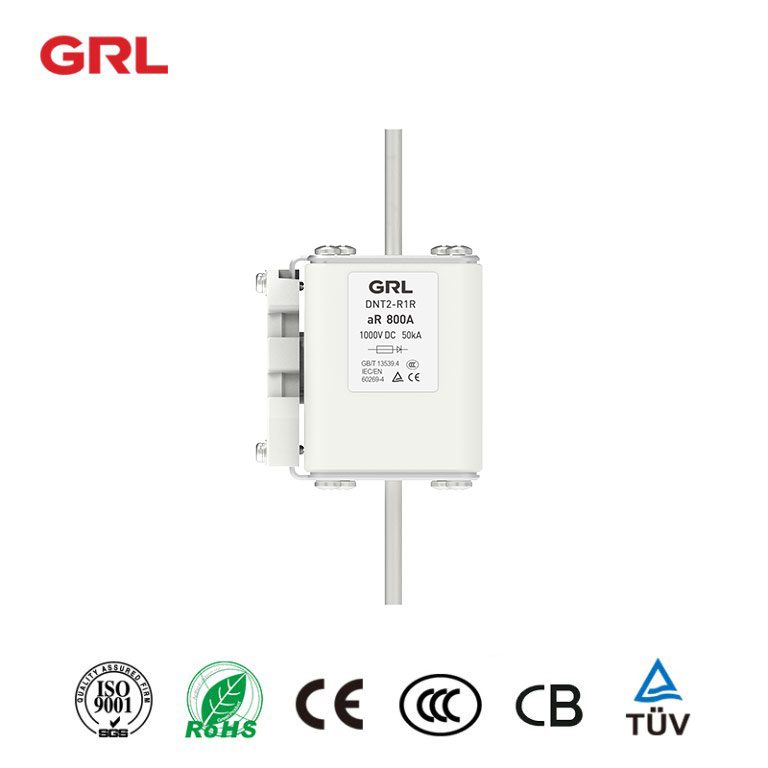

إن صمام حماية معدات أشباه الموصلات من سلسلة DNT-R1R مناسب لأنظمة التيار المتردد ، مع جهد مقنن يبلغ 1300V وتيار مقنن يبلغ 160A ~ 1250A. يتم استخدامه لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومعداتها الكاملة.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.
المعلمات الأساسية من وصلات الصمامات
نموذج المنتج | الحجم | تصنيف الجهد | تصنيف الحالي | تصنيف كسر القدرة |
نموذج: DNT1-R1R-160 | 1 ف-3 | Ac 1300 | 160 | ١٠٠ |
DNT1-R1R-200 | 200 | |||
DNT1-R1R-250 | 250 | |||
DNT1-R1R-315 | ٣١٥ | |||
DNT1-R1R-350 | 350 | |||
DNT1-R1R-400 | ٤٠٠ | |||
نموذج: DNT1-R1R-450 | ٤٥٠ | |||
DNT1-R1R-500 | 500 | |||
DNT1-R1R-550 | 550 | |||
DNT2-R1R-350 | 2 ف-4 | 350 | ||
DNT2-R1R-400 | ٤٠٠ | |||
DNT2-R1R-450 | ٤٥٠ | |||
DNT2-R1R-500 | 500 | |||
DNT2-R1R-550 | 550 | |||
DNT2-R1R-630 | ٦٠٣ | |||
DNT2-R1R-710 | ٧١٠ | |||
DNT2-R1R-800 | ٨٠٠ | |||
DNT3-R1R-630 | 3 ف-3 | ٦٠٣ | ||
DNT3-R1R-710 | ٧١٠ | |||
DNT3-R1R-800 | ٨٠٠ | |||
DNT3-R1R-900 | ٩٠٠ | |||
DNT3-R1R-1000 | ألف | |||
DNT3-R1R-1100 | الساعة 00/11 | |||
DNT3-R1R-1250 | ٥٠٥٠ |

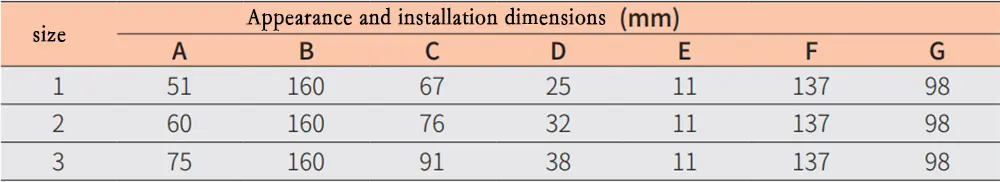

أبعاد المظهر والتركيب
ما هي دراسات الحالة أو الأمثلة الصناعية التي يمكن عرضها لإثبات موثوقية صمامات أشباه الموصلات؟
س
س
عادة ما تكون دراسات الحالة المحددة أو الأمثلة الصناعية التي تثبت موثوقية صمامات أشباه الموصلات ملكية خاصة أو لا يتم نشرها على نطاق واسع بالتفصيل للاستهلاك العام. ومع ذلك ، يمكن تحديد العديد من سيناريوهات الصناعة لتوضيح كيفية مساهمة صمامات أشباه الموصلات في موثوقية النظام وسلامته. وتستند هذه السيناريوهات إلى التطبيقات والممارسات الشائعة في الصناعات التي تكون فيها موثوقية صمامات أشباه الموصلات حاسمة الأهمية:
 ؛
- إدارة الطاقة في مركز البيانات
السيناريو:يقوم مشغل مركز البيانات الرئيسي بتنفيذ صمامات أشباه الموصلات في وحدات توزيع الطاقة (PDUs) وأنظمة UPS.
 ؛
النتائج:توفر الصمامات استجابة سريعة لظروف التيار الزائد ، مما يمنع الأضرار المحتملة للخوادم والمعدات الحيوية الأخرى. في إحدى الحالات ، أدت زيادة الطاقة الناجمة عن عطل في الشبكة الخارجية إلى تشغيل الصمامات ، مما أدى إلى عزل المشكلة والسماح لغالبية مركز البيانات بمواصلة العمل دون انقطاع. منع هذا الإجراء السريع تلف المعدات على نطاق واسع وفقدان البيانات.
 ؛
- نظام إدارة السيارات الكهربائية (EV)
السيناريو:تقوم شركة تصنيع السيارات الكهربائية بدمج صمامات أشباه الموصلات في نظام إدارة البطارية لسياراتها الكهربائية.
 ؛
النتائج:حماية الصمامات من التيارات الزائدة والدوائر القصيرة داخل حزمة بطارية ليثيوم أيون عالية السعة. في إحدى المناسبات ، نجح الصمام في مقاطعة خطأ يحتمل أن يكون خطيرًا داخل خلية البطارية ، مما منع حالة الهروب الحراري وحريق البطارية المحتمل ، وبالتالي ضمان سلامة الركاب.
 ؛
- أنظمة الطاقة المتجددة
السيناريو:يستخدم تركيب الطاقة الشمسية صمامات أشباه الموصلات في أنظمة العاكس الخاصة به.
 ؛
النتائج:تحمي الصمامات من الأخطاء الناجمة عن عوامل خارجية مثل ضربات البرق أو فشل المكونات الداخلية. بعد ضربة البرق التي تسببت في زيادة الطاقة ، تعمل صمامات أشباه الموصلات في العاكسين بشكل صحيح ، مما يمنع الأضرار التي لحقت بأنظمة العاكس باهظة الثمن ويحافظ على السلامة التشغيلية للألواح الشمسية.
 ؛
- المعدات الطبية في المستشفيات
السيناريو:يتم دمج صمامات أشباه الموصلات في المعدات الطبية الحيوية ، مثل أجهزة التصوير بالرنين المغناطيسي أو أجهزة مراقبة القلب.
 ؛
النتائج:في المستشفى ، يقوم الصمامات الموجودة في جهاز التصوير بالرنين المغناطيسي بمقاطعة الدائرة بنجاح عند حدوث عطل في إمدادات الطاقة ، مما يحمي الإلكترونيات الحساسة. هذه الاستجابة السريعة تمنع المزيد من الأضرار الواسعة النطاق للجهاز ، مما يسمح بتحويل إصلاح أسرع وضمان توفره لتشخيص المرضى بأقل قدر من التوقف عن العمل.
 ؛
- أنظمة الأتمتة الصناعية
السيناريو:تستخدم منشأة التصنيع صمامات أشباه الموصلات في خطوط التجميع الروبوتية الخاصة بها.
 ؛
النتائج:تحمي الصمامات من التيارات الزائدة بسبب الدوائر القصيرة أو الأحمال الزائدة ، مما يمنع تلف المعدات الروبوتية باهظة الثمن وأنظمة التحكم. هذه الحماية تقلل من وقت التوقف وتحافظ على كفاءة الإنتاج ، مما يدل على دور الفتيل في حماية المعدات الصناعية.
 ؛
الوجبات السريعة الرئيسية من هذه السيناريوهات:
الوقاية من تلف المعدات:تعمل صمامات أشباه الموصلات بسرعة على مقاطعة الطاقة أثناء ظروف التيار الزائد ، مما يمنع تلف المعدات الحساسة والمكلفة.
تعزيز السلامة:في تطبيقات مثل السيارات الكهربائية والمعدات الطبية ، تعزز الصمامات السلامة بشكل كبير من خلال منع المخاطر الكهربائية.
الاستمرارية التشغيلية:من خلال عزل الأخطاء ، تمكن صمامات أشباه الموصلات بقية النظام من مواصلة العمل ، وهو أمر بالغ الأهمية في بيئات مثل مراكز البيانات والمستشفيات.
وفورات في التكاليف:ويؤدي منع الإخفاقات الكبرى وما يرتبط بها من توقف عن العمل إلى تحقيق وفورات كبيرة في التكاليف وكفاءات تشغيلية.
