وصلات الصمامات سريعة المفعول سلسلة NGTC 400V 690V 1000V ربط صمامات حماية أشباه الموصلات

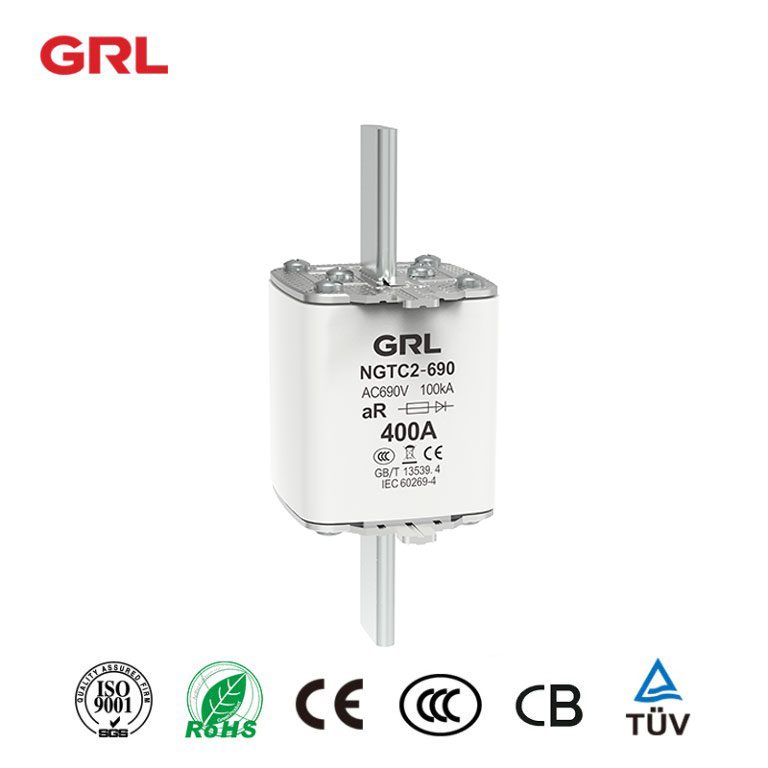

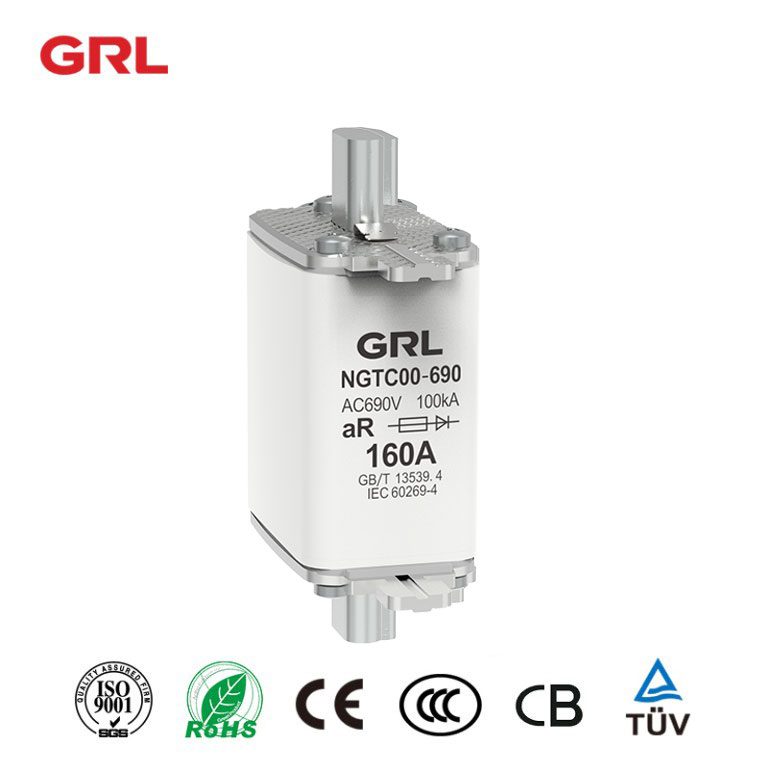

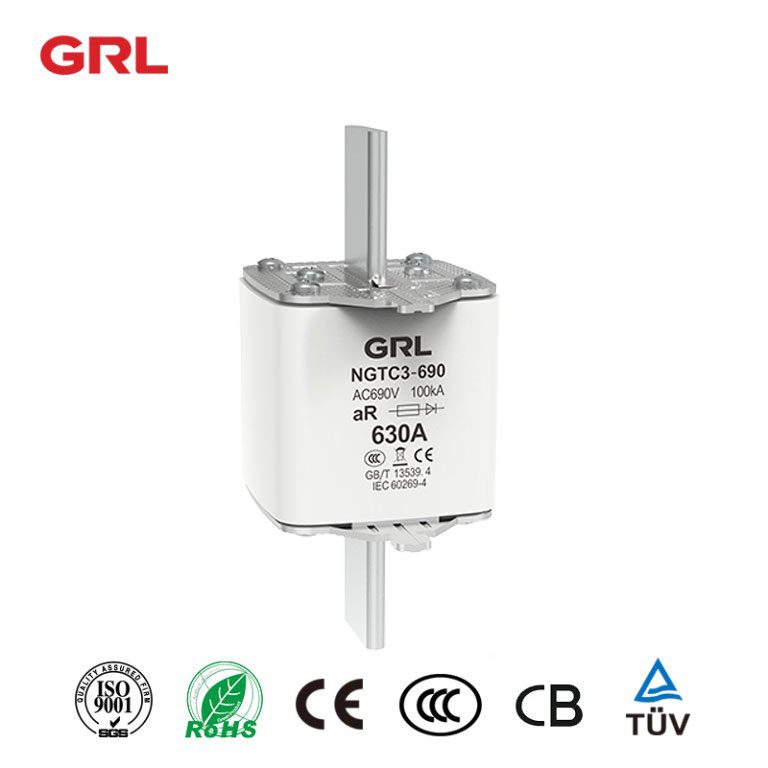

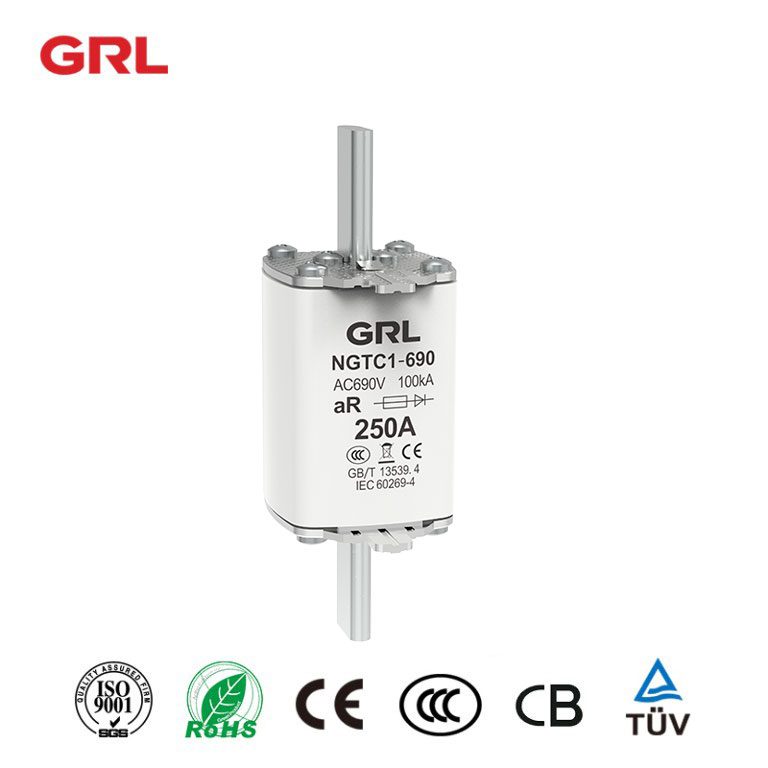

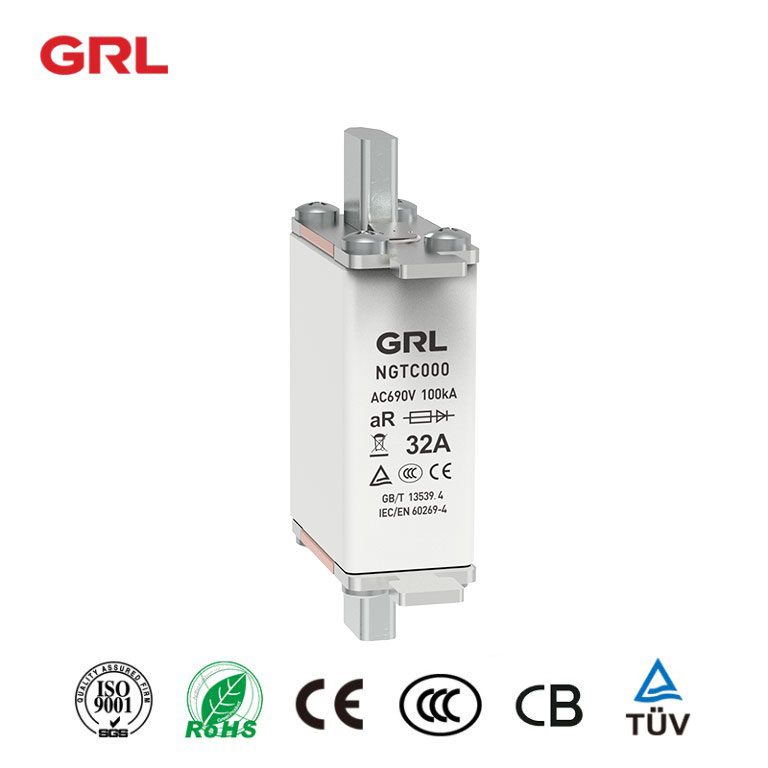

روابط الصمامات سريعة المفعول سلسلة NGTC

وصف المنتج

إن وصلات الصمامات لحماية معدات أشباه الموصلات من سلسلة NGTC مناسبة لأنظمة التيار المتردد ، مع الفولتية المقدرة بـ 400V و 690V و 1000V ، والتيارات المصنفة من 10A-800A. يتم استخدامها لحماية الدوائر القصيرة لمكونات أشباه الموصلات والمعدات الكاملة المكونة منها.

تتوافق جميع مؤشرات أداء المنتج مع GB / T13539.4 / IEC 60269-4.

المعلمات الأساسية من وصلات الصمامات

* يشير إلى أن المواصفات الحالية تنطبق فقط على AC400V و AC690V

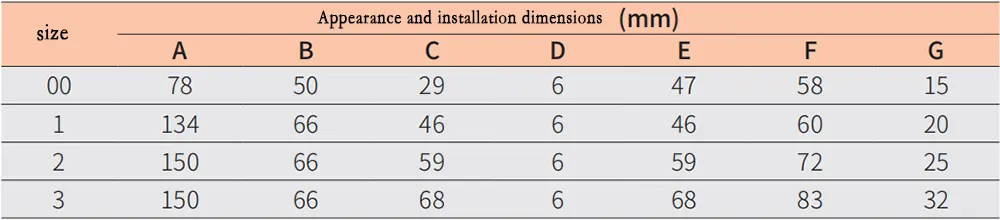

أبعاد المظهر والتركيب

هل هناك أحجام قياسية لصمامات أشباه الموصلات ، وكيف تؤثر هذه الأبعاد على قرارات المشتري؟

س

حجم الصمامات هو عامل مهم لأنه لا يحدد فقط ما إذا كان الصمام سيتناسب جسديًا مع الفضاء المقصود ولكنه يتعلق أيضًا بتصنيفاته الحالية والجهد وقدرته على تبديد الحرارة. فيما يلي الجوانب الرئيسية المتعلقة بالأحجام القياسية لصمامات أشباه الموصلات وتأثيرها على قرارات المشتري:

&nbsp؛

الأحجام القياسية

1. الصمامات Cartridge:هذه هي واحدة من أكثر أنواع الصمامات أشباه الموصلات شيوعًا ، وهي متوفرة بأحجام قياسية مثل 10×38 مم و 14×51 مم و 22×58 مم. وهي تستخدم على نطاق واسع في التطبيقات الصناعية والتجارية.

&nbsp؛

2. بليد الصمامات:شائعة في تطبيقات السيارات ، هذه الصمامات لها أحجام قياسية مثل MINI و Standard و Maxi ، كل منها أكبر تدريجياً وقادر على التعامل مع التيارات العالية.

&nbsp؛

3. سطح جبل الصمامات:تستخدم هذه الصمامات في الأجهزة الإلكترونية ، وتأتي بأحجام قياسية مثل 0402 و 0603 و 1206 وما إلى ذلك ، والتي تشير إلى طولها وعرضها بالبوصة (على سبيل المثال ، 0402 تعني 0.04 بوصة في 0.02 بوصة).

&nbsp؛

4.Square الصمامات الجسم:هذه هي الصمامات الأكبر المستخدمة في التطبيقات عالية الطاقة وتأتي في أبعاد موحدة مناسبة للتصنيفات الحالية المختلفة.

&nbsp؛

التأثير على قرارات المشتري

1. قيود الفضاء المادية:المساحة المتاحة في المعدات أو على لوحة الدوائر هي الاعتبار الرئيسي. يجب على المشترين التأكد من أن الصمامات تتناسب مع المساحة المخصصة دون ازدحام أو التدخل في المكونات الأخرى.

&nbsp؛

2.Current و Voltage Ratings:بشكل عام ، يمكن للصمامات الأكبر التعامل مع التيارات والفولتية العالية. يحتاج المشترون إلى موازنة قيود الحجم مع المتطلبات الكهربائية للتطبيق.

&nbsp؛

3. تبديد الحرارة:الصمامات الكبيرة عادة ما تبدد الحرارة بشكل أكثر فعالية. في التطبيقات ذات الأحمال الحالية العالية أو حيث تكون الإدارة الحرارية مصدر قلق ، قد يؤثر ذلك على الاختيار نحو أحجام أكبر.

&nbsp؛

4.Circuit تصميم التوافق:بالنسبة لألواح الدوائر المطبوعة (PCBs) والتجمعات الإلكترونية المدمجة الأخرى ، يجب أن يكون حجم الصمامات متوافقًا مع تصميم الدائرة. غالبًا ما يتطلب ذلك الاختيار من أحجام جبل السطح الموحدة.

&nbsp؛

5.Ease من استبدال:في التطبيقات التي قد تحتاج إلى استبدال الصمامات بانتظام ، يمكن أن تكون إمكانية الوصول وسهولة التعامل مهمة. هذا ينطبق بشكل خاص على السيارات وبعض التطبيقات الصناعية.

&nbsp؛

6. المتطلبات التنظيمية والسلامة:قد يكون لبعض التطبيقات متطلبات أمان أو تنظيمية تحدد أو تحد من حجم ونوع الصمامات التي يمكن استخدامها.

&nbsp؛

7. اعتبارات التكلفة:تميل الصمامات الأكبر إلى أن تكون أكثر تكلفة ، لذلك غالبًا ما تكون هناك مقايضة بين الحجم (والقدرة المرتبطة به) والتكلفة.

&nbsp؛

الخلاصة

باختصار ، في حين أن الأحجام القياسية لصمامات أشباه الموصلات توفر مستوى من التوحيد والقدرة على التنبؤ ، فإن اختيار الحجم المناسب يتأثر بمزيج من الاعتبارات الفيزيائية والكهربائية والحرارية والتنظيمية. يجب على المشترين تقييم هذه العوامل بعناية للتأكد من أنهم يختارون فتيلًا لا يناسب متطلباتهم الفضائية فحسب ، بل يلبي أيضًا الاحتياجات الكهربائية واحتياجات السلامة لتطبيقهم.
