فيوز تبديل فاصل

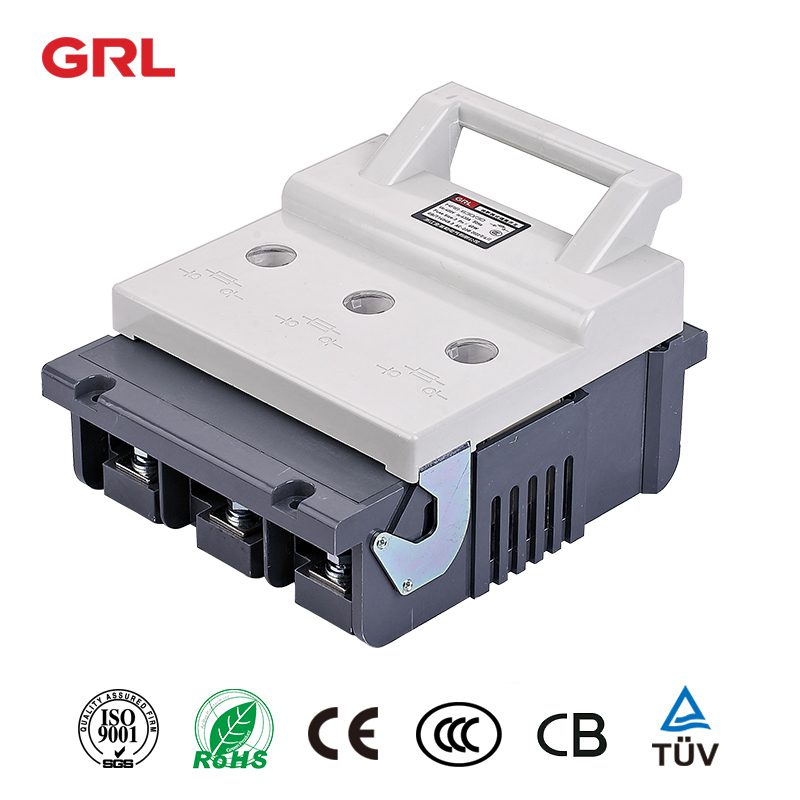

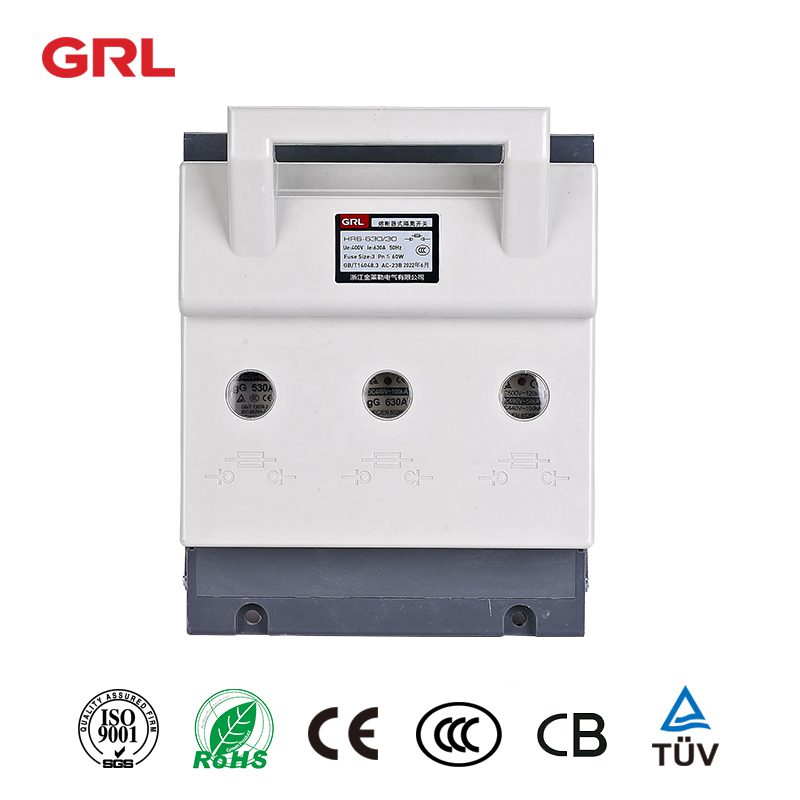

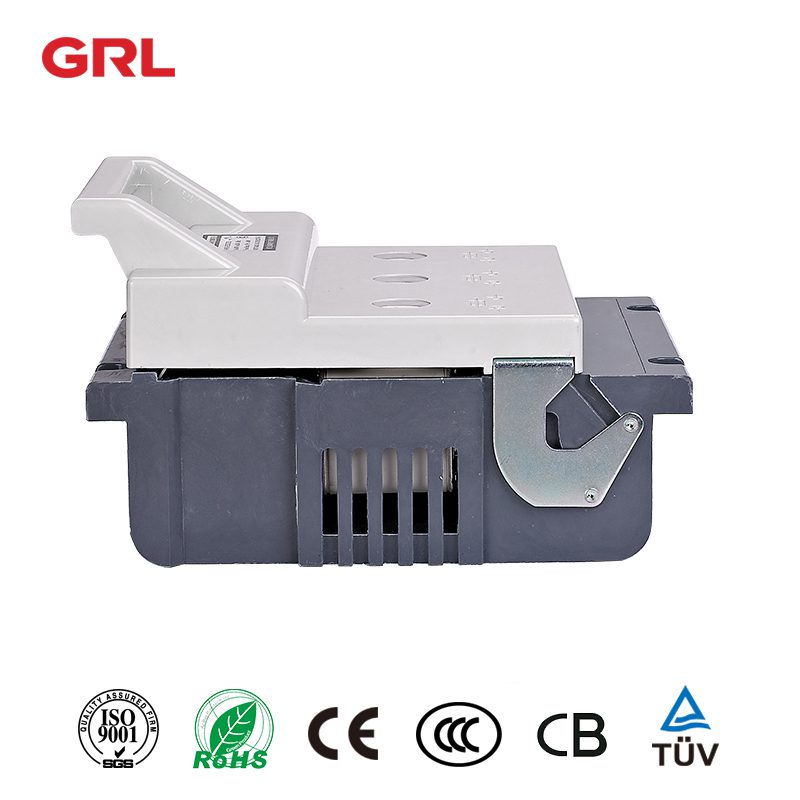

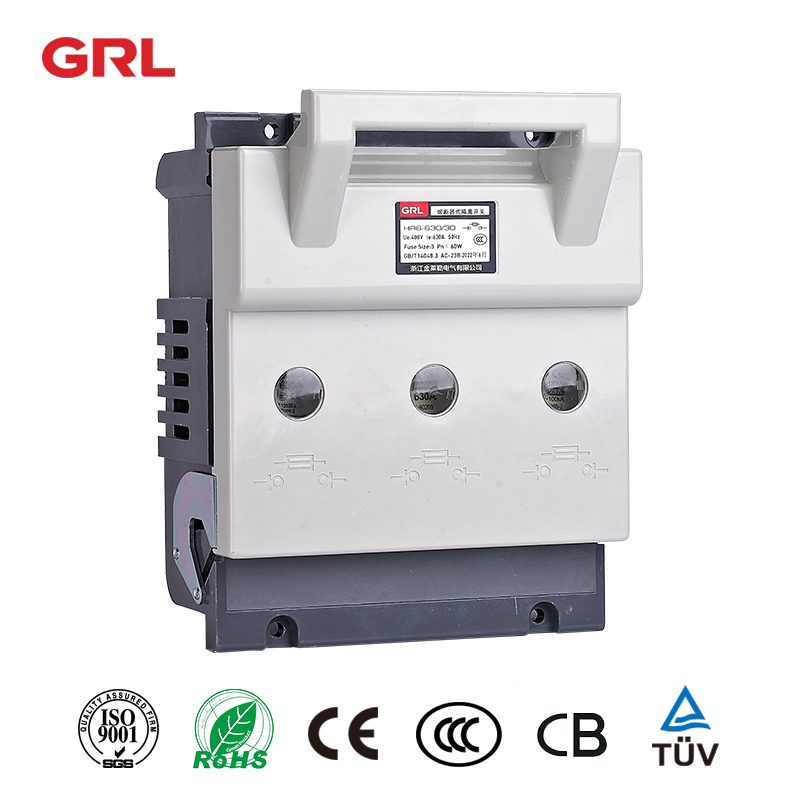

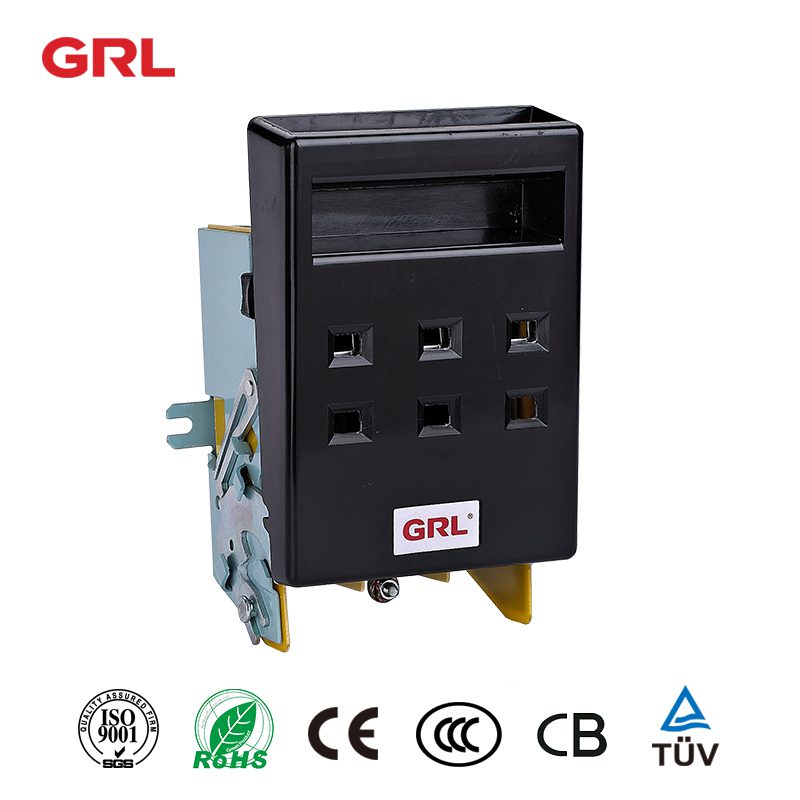

HR6 سلسلة الصمامات عزل التبديل 160A-800A AC400 / 690V


الوضع: فيوز عزل التبديل 160A-800A AC400 / 690V

الحالي:160A 250A 400A 630A 800A

الجهد الكهربائي : AC400 / AC690V

شهادة: CE

البريد الإلكتروني: [email protected]

كلمة رئيسية: أنواع الانفصال ، مفتاح الانفصال الكهربائي ، الانصهار الانفصال الصمامات عزل التبديل

الصمامات عزل التبديل

نطاق التطبيق

تستخدم مفاتيح عزل الصمامات من سلسلة HR6 (يشار إليها فيما يلي باسم المفاتيح) بشكل رئيسي في دوائر توزيع الطاقة ودوائر المحركات ذات التيار الكهربائي العالي مع الجهد المقنن AC400 / 690V وتيار التسخين المتفق عليه حتى 800A ،

كمفاتيح الطاقة ، والمفصلات ، ومفاتيح الطوارئ ، وحماية الدائرة ، ولكن بشكل عام لا تستخدم لفتح وإغلاق محرك واحد مباشرة ، يتوافق هذا المنتج مع معيار IEC60947-3GBT14048.3.

هيكل الخصائص

يتكون مفتاح عزل الصمامات من قاعدة ، غطاء ، غرفة إطفاء القوس وأجزاء أخرى ، وكلها مصنوعة من البلاستيك المقاوم للقوس مع هيكل بلاستيكي كامل.

يتم تثبيت الاتصال الثابت مباشرة على قاعدة مفتاح عزل الصمامات ، وبالتالي فإن غرفة إطفاء القوس سهلة التفكيك والتجميع.

تحتوي كل غرفة إطفاء قوسية على جزأين: غرفة داخلية وغرفة خارجية. وتستخدم شبكات إطفاء قوس معدنية متعددة لتعزيز قدرة إطفاء القوس وتحسين حياة الاتصال.

يتم تثبيت رابط الصمامات من نوع NT داخل الغطاء. يمكن أن يكون الغطاء على شكل مروحة ، ويتم تدويره على طول العناصر الداعمة.

لديها مسافة عزل كهربائية كبيرة لتلبية متطلبات الانفصال. يمكن إزالة الغطاء بسهولة من القاعدة ، مما يجعل من السهل تثبيت واستبدال رابط الصمامات.

هناك مجموعتان من ثقوب التثبيت على المقعد السفلي ، والتي يمكن أن تلبي متطلبات التثبيت في خزانات التبديل المختلفة وعلى اللوحة.

على جانبي المفتاح ، يمكن تثبيت جهات الاتصال المساعدة كما هو مطلوب لإرسال إشارات تشير إلى حالة إيقاف تشغيل المفتاح.

ظروف التشغيل العادية وظروف التركيب

يجب ألا تزيد درجة حرارة الهواء المحيط عن +40 درجة مئوية ولا تقل عن -5 درجة مئوية. لا يجوز ارتفاع موقع التثبيتتجاوز2000 م.

الرطوبة: عندما تكون درجة الحرارة القصوى +40 درجة مئوية، يجب ألا تتجاوز الرطوبة النسبية للهواء 50 في المائة. ويمكن السماح بزيادة الرطوبة النسبية في درجات الحرارة المنخفضة، مثل 90 في المائة عند درجة حرارة 20oس.

بالنسبة للتكثيف العرضي بسبب التغيرات في درجات الحرارة ، يجب اتخاذ التدابير المقابلة. مستوى التلوث في البيئة المحيطة هو المستوى 3.

يجب تثبيت مفتاح عزل الصمامات في مكان خالٍ من الاهتزاز الكبير والصدمة والاهتزاز والأمطار والثلوج. في الوقت نفسه ، يجب أن يكون موقع التركيب خاليًا من الوسائط الخطرة المتفجرة ، ويجب أن تكون الوسائط خالية من الغاز والغبار الذي يمكن أن يؤدي إلى تآكل المعادن وتلف العزل.

انقر لمشاهدة Grl

DNH7-160 المنتج & GT ؛ & GT ؛

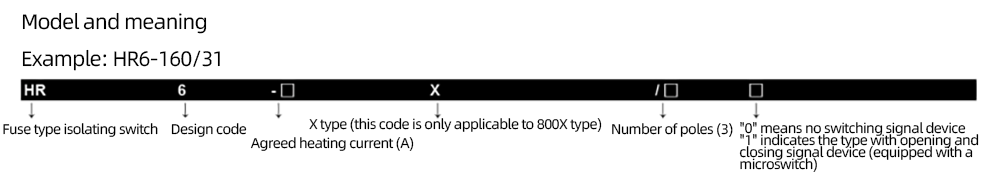

16a fuse

المعلمات التقنية الرئيسية

مطابقة العلاقة بين Switch و Fuse Link

توليد الطاقة الحرارية المتفق عليها (A) نموذج من قواطع اللهب الفولطية العاملة (v) تذوب القيمة الحالية (A)
160 NT00، RT16-00 Ac-23b 400 2،4،6،10،16،20،25،32،40،50،63،80،100،125،160
160 NT00، RT16-00 Ac-22b 690 2،4،6،10،16،20،25،32،40،50،63،80،100
250 NT1، RT16-1 Ac-23b 400 40،50،63،80،100،125،160،200،225،250
250 NT1، RT16-1 Ac-22b 690 40،50،63،80،100،125،160،200
٤٠٠ NT2، RT16-2 Ac-23b 400 160،200،250،300،315،350،400
٤٠٠ NT2، RT16-2 Ac-22b 690 -ماذا؟
٦٠٣ NT3، RT16-3 Ac-23b 400 315،400،500،630
٦٠٣ NT3، RT16-3 Ac-22b 690 ٣١٥,٤٠٠,٥٠٠
٨٠٠ NT3، RT16-3 Ac-23b 400 315،400،500،630،800

تبديل المعلمات التقنية

نموذج HR6-160 HR6-250 HR6-400 HR6-630 HR6-800
تصنيف العزل الجهد (V) ألف ألف ألف ألف ألف
تيار التدفئة المتفق عليه (A) 160 250 ٤٠٠ ٦٠٣ ٨٠٠
تصنيف العمل الحالي (A) 160 250 ٤٠٠ ٦٠٣ ٨٠٠
تصنيف الحد من ماس كهربائى الحالي (Ka) 50 50 50 50 50
حجم الصمامات المتطابقة 00 1 ف-3 2 ف-4 3 ف-3 3 ف-3
فئة التلوث 3 ف-3 3 ف-3 3 ف-3 3 ف-3 3 ف-3
فئة التركيب III ثالثا ثالثا ثالثا ثالثا

ملاحظة: الجهد المقنن للمفتاح المساعد هو AC 380V ، وتيار التدفئة المتفق عليه هو 5A ، وفئة الاستخدام هي AC-15 ، وقوة العمل المقدرة هي 300VA

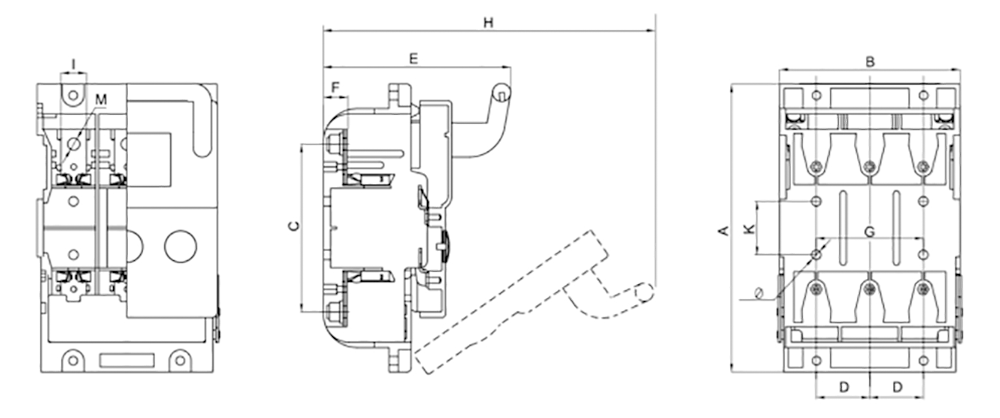

fuse Isolating switch

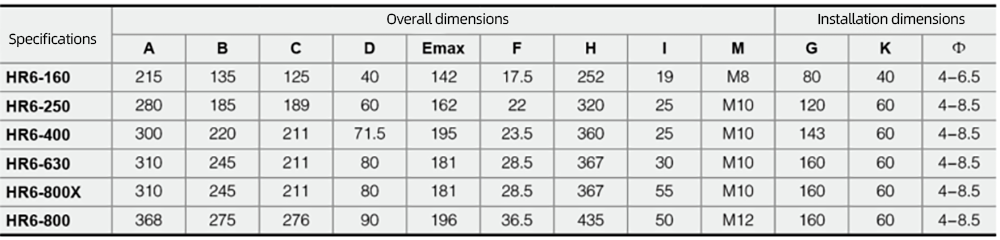

32 fuse

DNH1 قطع التبديل المعلمات

إذا أردنا أن نعرف ما هو مفتاح عزل الصمامات ، فعلينا في البداية أن ننظر إلى تعريفات أخرى:

قطع يعني وضع (جهاز كهربائي) خارج العمل عن طريق فصله عن مصدر الطاقة.

جهاز تبديل عزل الصمامات المنفصلة هو جهاز ميكانيكي يلبي المتطلبات المحددة لوظيفة العزل في الموضع المفتوح للدائرة.

الغرض من مفتاح قطع الاتصال في دائرة كهربائية هو إيقاف تشغيل جميع الأجزاء المنفصلة أو المنفصلة من الجهاز لأسباب تتعلق بالسلامة عن طريق فصل الجهاز أو الجزء من كل مصدر للطاقة الكهربائية.

مفتاح فصل الصمامات هو جهاز تبديل ميكانيكي قادر على صنع وحمل وكسر التيار في ظل ظروف الدائرة العادية ، والتي قد تشمل ظروف الحمل الزائد المحددة للتشغيل ، أو في ظل ظروف دائرة غير طبيعية محددة (مثل الدوائر القصيرة) لفترة محددة من الزمن.

ما هو مفتاح قطع الاتصال المنصهر؟

A قطع التبديل فيوز عزل التبديلسهو جهاز تبديل يقوم بتبديل / عزل الأحمال ولوحات التوزيع يدويًا.

وهي قادرة على صنع وحمل وكسر التيار المقنن المحدد (بما في ذلك الحمل الزائد المحدد).

إنه يحمي الأحمال الكهربائية الخلفية ، ويفصل بأمان جميع الأقطاب الكهربائية والمكونات الكهربائية عن مصدر الطاقة تحت الحمل.

بالإضافة إلى الحماية التي يوفرها الصمامات ، فإن مفتاح قطع الاتصال المنصهر له أيضًا خصائص مفتاح التحميل ومفتاح العزل.

وهو يتألف من ثلاث مجموعات من المفاتيح والأجسام البلاستيكية ، وتشكل كل مجموعة من المفاتيح كسرًا مزدوجًا لكل مرحلة. هناك فجوة مخصصة لسد الصمامات في وسط كل مجموعة من الشفرات.

عيب هذا الترتيب هو أنه عندما يتم تشغيل المفتاح لاستبدال الصمامات ، قد لا تزال الدائرة المتصلة بمفتاح قطع الاتصال المنصهر تحتوي على تيار تسرب ،

لذلك يجب على الكهربائيين استخدام معدات الحماية الاحترافية مثل القفازات العازلة والقبعات الصلبة وما إلى ذلك عند استبدال الصمامات.

يؤدي نوع الصمامات من مفتاح قطع الاتصال وظيفة العزل ويحمي الدائرة أيضًا من التيارات الزائدة.

يتم توفير حماية الزائد وماس كهربائى للمعدات الكهربائية الخلفية / الأحمال عن طريق إدخال الصمامات LV HRC على مفتاح قطع الاتصال المنصهر ، عادة ، حجم الصمامات 000 ، 1 2 و 3 ، فإنه يعتمد على نوع متطلبات التثبيت.

الصمامات HRC لديها قدرة كسر ماس كهربائى عالية. بالإضافة إلى ذلك ، فإن وقت فتح مفتاح الفصل المعزل من نوع الصمامات بعد ماس كهربائى قصير جدًا وسريع. عندما ينفجر فتيل HRC ، يجب استبدال فتيل جديد على مفتاح قطع الاتصال المنصهر.

أسهل وأرخص طريقة للجمع بين وظائف الصمامات والعزل هي استخدام مفتاح قطع الاتصال المنصهر. مع هذه الأجهزة مثل قواعد الصمامات ومفاتيح العزل ومفاتيح العزل المنصهرة ، يعمل مفتاح الصمامات أيضًا كعنصر تبديل.

عند إزالة حامل الصمامات ، الذي يحتوي أيضًا على الصمامات ، توجد مسافة عزل مفتوحة بشكل واضح ، والتي يمكنها القيام بأعمال صيانة آمنة. يمكن إزالة الصمامات المنفوخة واستبدالها بسهولة.

يجب أن يتم تشغيل مفتاح قطع الاتصال الكهربائي المنصهر عمليًا فقط من قبل كهربائي مدرب ومؤهل ، ووفقًا لمواصفات التشغيل الكهربائية ، يجب أن يرتدي الكهربائي ملابس واقية.

نظرًا لأن مفاتيح قطع الاتصال المنصهرة لها جهد تحويل محدود وسعة تيار ، فهي بالتالي مناسبة بشكل خاص للتطبيقات التي تكون فيها وظيفة التبديل مطلوبة فقط في بعض الأحيان.

مزايا التبديل قطع الاتصال تنصهر

فوائد أنواع الصمامات من مفتاح قطع الاتصال هي:

مع وظيفة العزلة.

يمكن أن تصمد أمام الدوائر ذات الوقت القصير العالي.

فتح وإغلاق مفتاح قطع الاتصال يدويا أو تلقائيا.

يمكن تحويلها إلى تيار عالٍ.

التبديل تحت الحمل.

وهي متوفرة في 2، 3، 4 إصدارات القطب.

يسمح بالتحقق من حالة عمل الصمامات من خلال الغطاء الشفاف.

كيفية اختيار مفتاح قطع الاتصال تنصهر؟

يتم تصنيع مفتاح قطع الاتصال المنصهر واستخدامه كعناصر موصل (رابط) ، وصمامات الاتصال بالشفرة. يرتبط اختيار نوع موصل الصمامات ارتباطًا مباشرًا بحجم الصمامات المختارة.

لذلك ، أولاً ، يجب اختيار سكن الصمامات (NH000 حتى NH3) وفقًا للتيار الوارد لتحديد موصل تبديل الصمامات الذي سيتم استخدامه.

ثانيًا ، يجب عليك التحقق مما إذا كان مفتاح قطع الاتصال المنصهر قادرًا على حمل التيار المقنن للدائرة أم لا. يجب أن يكون التيار المقنن للحمل أقل من أو يساوي الحد الأقصى للتيار لمفتاح قطع الاتصال المنصهر. قد يكون التصنيف الحالي للصمامات أعلى من مفتاح الفصل المنصهر بسبب متطلبات معايير حجم الصمامات.

تنصهر قطع التبديل الملحقات:

هناك العديد من الملحقات التي يمكن تركيبها على موصلات تبديل الصمامات مثل:

  • مراقبة الصمامات الميكانيكية
  • مراقبة الصمامات الإلكترونية
  • محطات كابل العروة
  • 3 مراحل busbars
  • جهات الاتصال المساعدة
  • أغطية المحطة الطرفية
  • الأقفال والأختام

تنصهر تطبيقات التبديل قطع الاتصال

تبديل الجهاز (تشغيل / إيقاف) (HVAC ، رافعة ، مضخة ، ناقل ، فرن صناعي ، آلة درع)

توزيع الطاقة

لوحة مفاتيح الجهد المنخفض أو عمود التغذية

مراكز التحكم في المحركات (عزل وحماية مبتدئين المحركات)

تطبيقات الأمان

محطات توليد الكهرباء

UPS وتطبيقات الاتصالات

تطبيقات الطاقة الشمسية خارج الشبكة وعلى الشبكة

تنصهر قطع التبديل مخطط الدائرة
