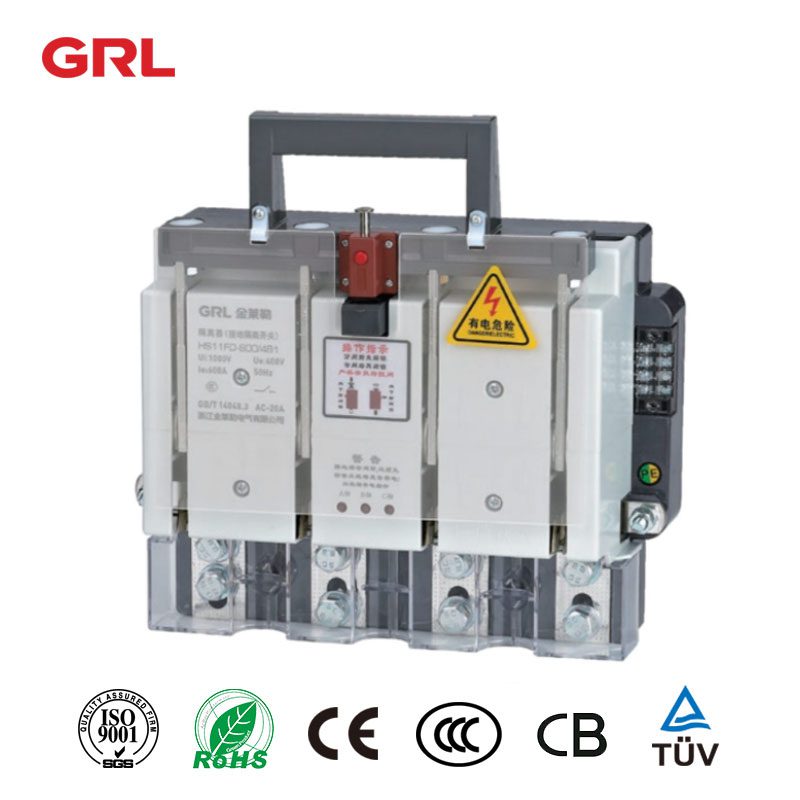

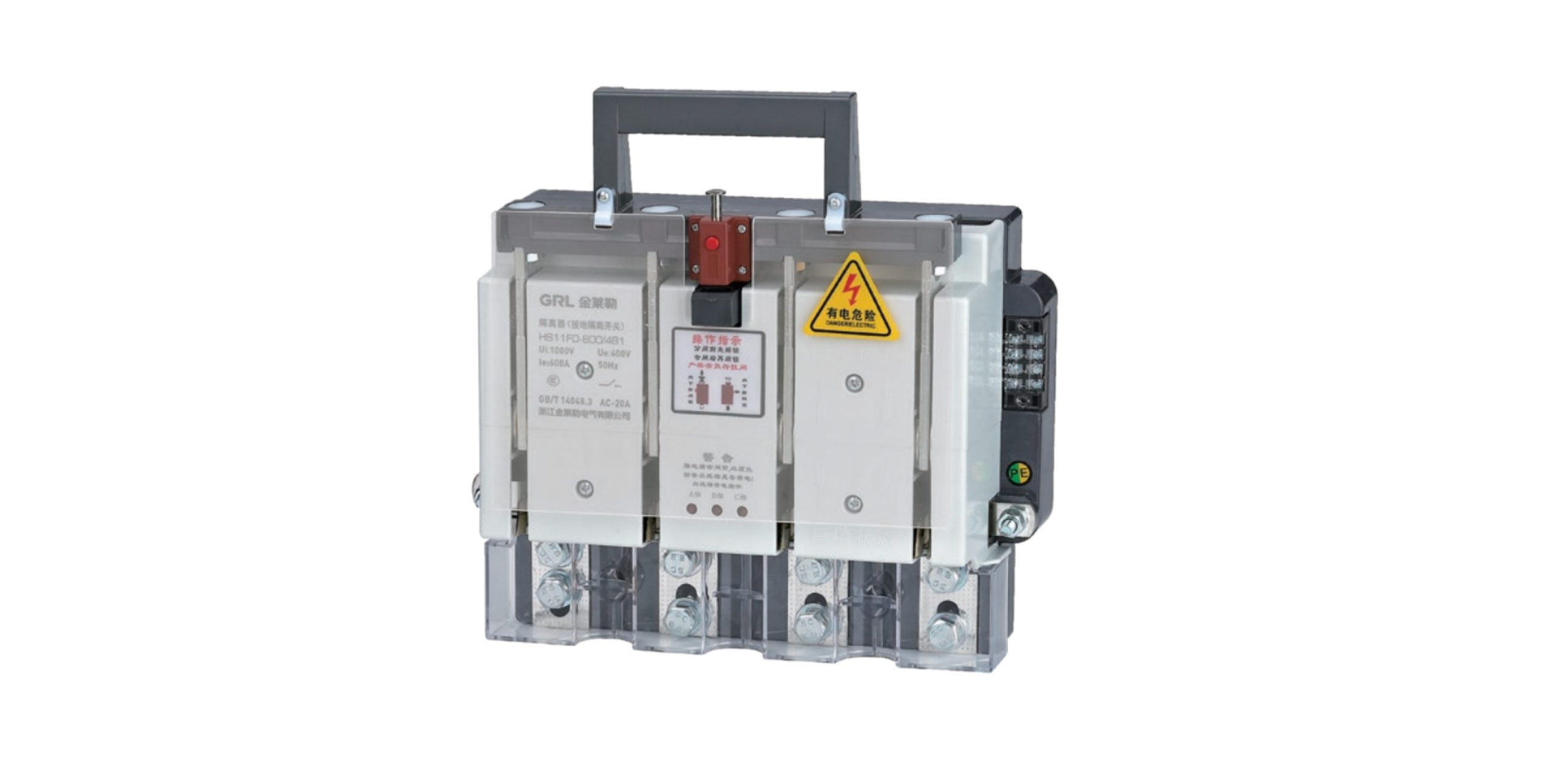

كان مفتاح سلسلة HS11FD في الأصل مفتاح تغيير نوع السكين ، ثم تم إعادة تصميمه وتحسينه ليصبح عازلًا مقاومًا للخطأ مع وظيفة التأريض (يشار إليه فيما يلي باسم المفتاح) ، والذي أضاف آلية قفل ميكانيكية ، وإخراج إشارة الفتح والإغلاق ، ووظيفة التأريض ووظيفة الإشارة الحية.
 ؛
لقد حلت بفعالية المشاكل التقنية لصعوبة التأريض ذات الجهد المنخفض ، والخطر الخفي للإغلاق بالأسلاك الأرضية ، وعرضة لحوادث السلامة.
لديها بنية بسيطة وتأريض مريحة ، ويمكن أن تمنع حدوث التبديل على الحادث مع الأسلاك الأرضية وحدوث حادث تبديل التطرق المحملة.
تنقسم حالة تصميم هذا التبديل إلى قوة على الحالة وحالة التأريض. هذا التبديل يلبي متطلبات معيار GB14048.3-2008.
تابع القراءةما هو مفتاح السكينماذا؟
لا تزيد درجة حرارة الهواء المحيط عن +40 درجة مئوية ولا تقل عن -5 درجة مئوية.
يجب ألا يتجاوز ارتفاع موقع التثبيت 2000 متر.
الرطوبة: عندما تكون درجة الحرارة القصوى +40 درجة مئوية، لا تتجاوز الرطوبة النسبية للهواء 50 في المائة.
وعند انخفاض درجة الحرارة، يمكن السماح بزيادة الرطوبة النسبية، مثل 90 في المائة عند درجة حرارة 20 درجة مئوية. يجب اتخاذ التدابير المقابلة للتكثيف العرضي بسبب التغيرات في درجات الحرارة.
مستوى التلوث في البيئة المحيطة هو المستوى 3.
يجب تثبيت المفتاح في مكان دون اهتزاز كبير واهتزاز صدمة وغزو المطر والثلوج.
في الوقت نفسه ، يجب أن يكون مكان التركيب خاليًا من الوسائط الخطرة المتفجرة ، ويجب أن يكون الوسيط خاليًا من الغاز والغبار بما يكفي لتآكل المعادن وعزل الأضرار.
تيار التدفئة المتفق عليه ((أ)(يضحك) | 200 | ٤٠٠ | 600 |
تصنيف العزل الجهد (V) | ألف | ألف | ألف |
الفولطية العاملة (V) | ٤٠٠ | ٤٠٠ | ٤٠٠ |
الحياة الميكانيكية (الوقت) | ١٦٠٠ | (10)00 | (10)00 |
تصنيف قصير الوقت تحمل الحالي (ك(أ) | (10) | 20 | 2 ف-45 خ ع (رأ) |
قوة التشغيل ((ن)(يضحك) | ≤300 | ≤4 خ ع (رأ)00 | ≤400 |
نظرًا لإضافة وظيفة الإشارة الحية إلى هذه السلسلة من المفاتيح ، هناك متطلبات تسلسل الطور لإمدادات الطاقة في الدائرة الداخلية.
يرجى الإشارة إلى أن خط الصفر (القطب N) على الجانب الأيسر أو الأيمن عند الطلب ، وكذلك الإشارة إلى المستوى الحالي ووضع الأسلاك والكمية.

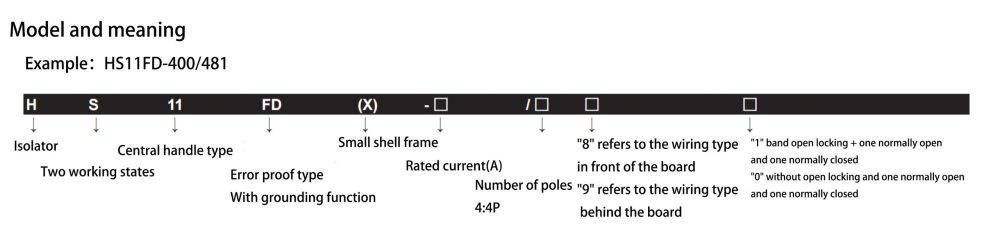

يرجى استشارة القسم الفني لدينا للحصول على أوامر خاصة. على سبيل المثال: HS11FD-200 / 481 N القطب على الجانب الأيمن من 10 مجموعات.
