الـ HVقطع التبديليلعب أساسا دور السلامة في شبكة الطاقة.مهمتها هي فتح وإغلاق الدوائر تحت أي حمولة لتحقيق الغرض من صيانة انقطاع التيار الكهربائي وتحويل الدائرة.

في الحالة المغلقة ، يمكن لمفتاح قطع الاتصال HV تمرير التيار المقنن بشكل موثوق وحمل تيار الدائرة القصيرة ؛

في الحالة المفتوحة ، يشكل كسر عزل واضح للعيان مع عزل موثوق به ، بحيث يتم عزل الخطوط التي تحتاج إلى إصلاح أو مجزأة عن الخطوط الحية.

ضمان سلامة موظفي الصيانة ومعدات الخط.

نظرًا لأن مفتاح عزل الجهد العالي لا يحتوي على جهاز إطفاء قوس خاص ، فإنه عادة ما يفتح ويغلق الخطوط فقط عندما لا يكون هناك حمولة. ولكن عندما تكون بعض حالات الاستخدام الخاصة ، مثل تبديل الحافلات ، وإيقاف تشغيل المحولات بدون تحميل والحافلات بدون تحميل ، وما إلى ذلك ، يجب أن تكون قادرة أيضًا على فصل والجمع بين تيار تحويل الحافلة (التيار المتداول) ، وتيار الإثارة للمحول بدون تحميل ، والتيار السعوي للحافلة بدون تحميل ، إلخ.

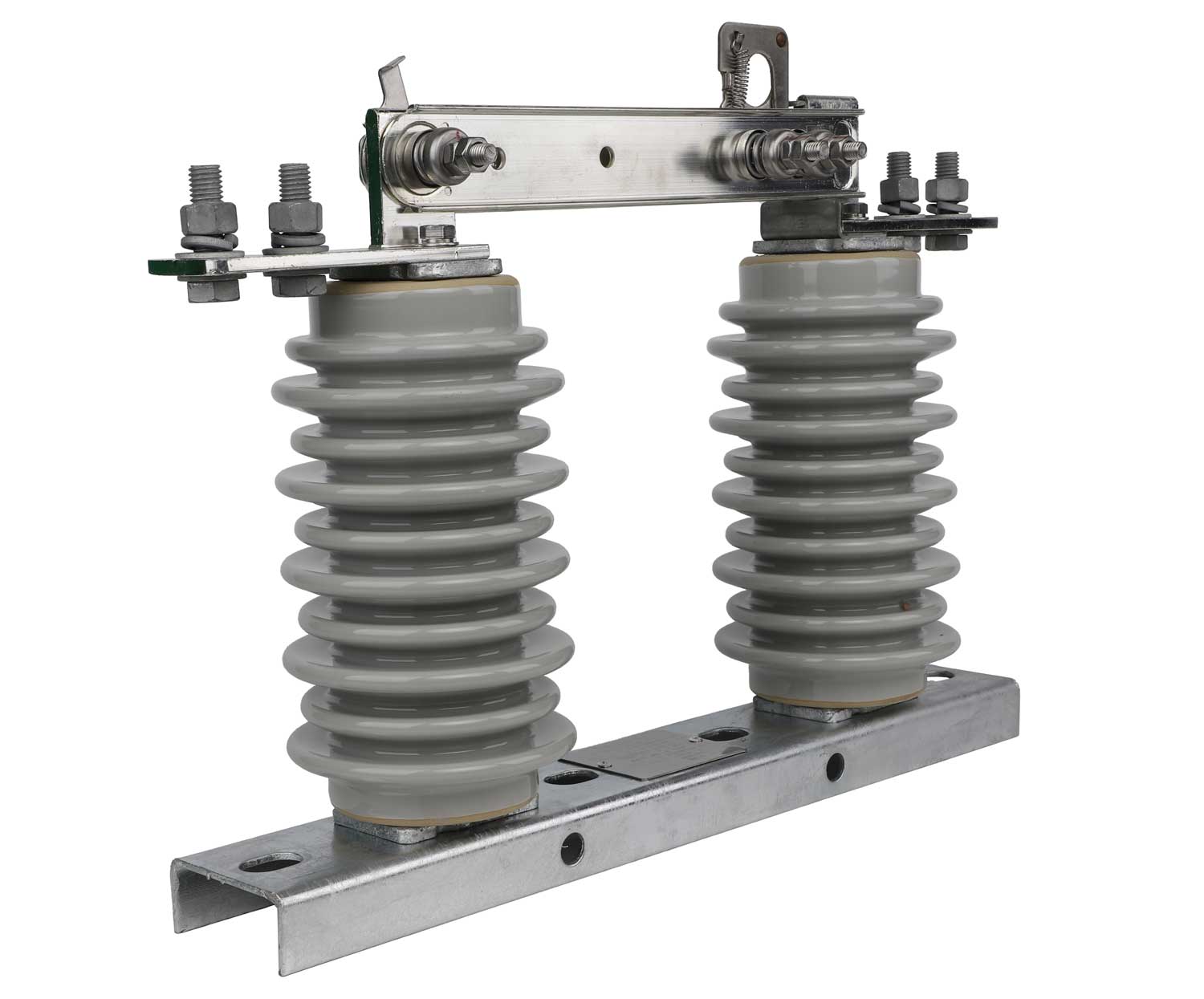

تتكون كل مرحلة من مراحل هيكل مفتاح قطع الاتصال HV من هيكل ، عازل عمود ، شفرة ، جهات اتصال وأجزاء أخرى.

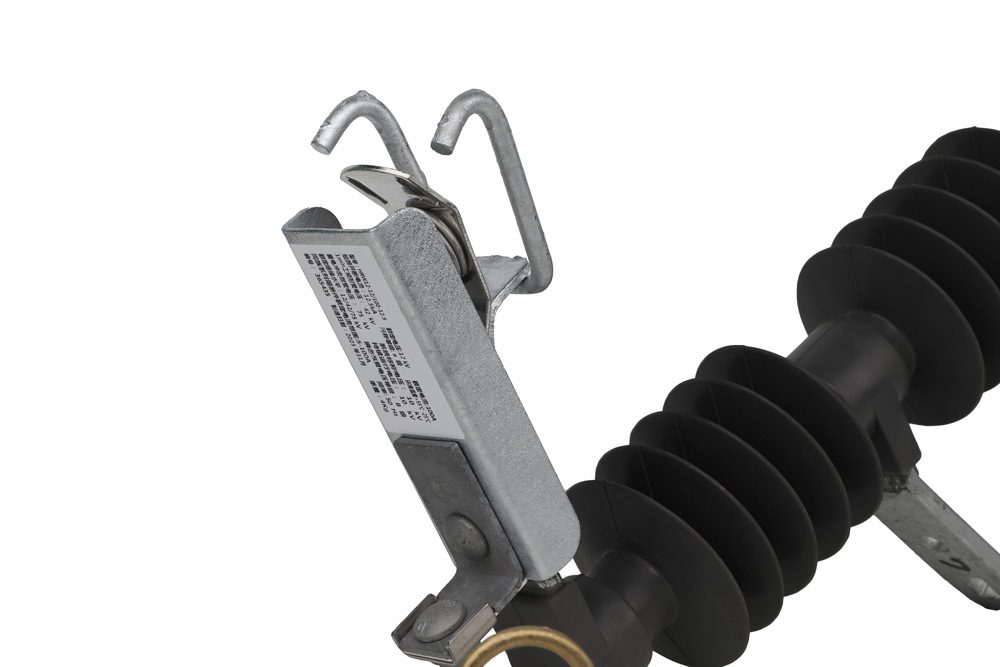

هناك مسامير على جانب الشفرة لضبط ضغط الاتصال ونابض للضغط. تم تجهيز الطرف العلوي بمشبك سحب ثابت وجهاز قفل ذاتي متصل به ، والذي يستخدم لفتح وإغلاق قضيب الخطاف المعزول.

يتميز المنتج بمزايا منطقة التلامس الكبيرة ، ومقاومة التلامس المنخفضة ، والتوصيل الكهربائي الجيد والقوة الميكانيكية العالية.

معايير تنفيذ المنتج IEC62271-102 ، IEC60071-2 ، IEC60694.

&nbsp؛

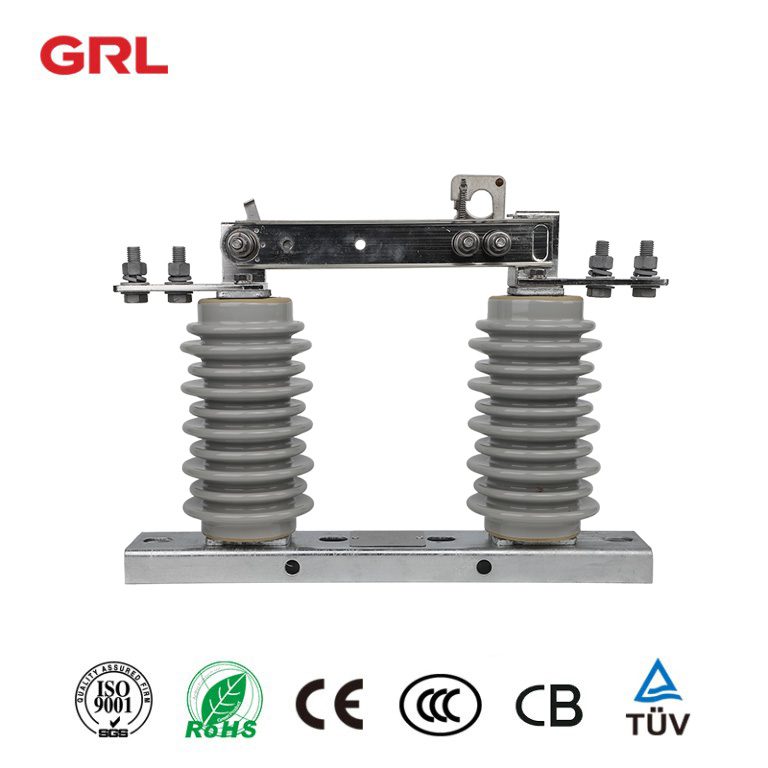

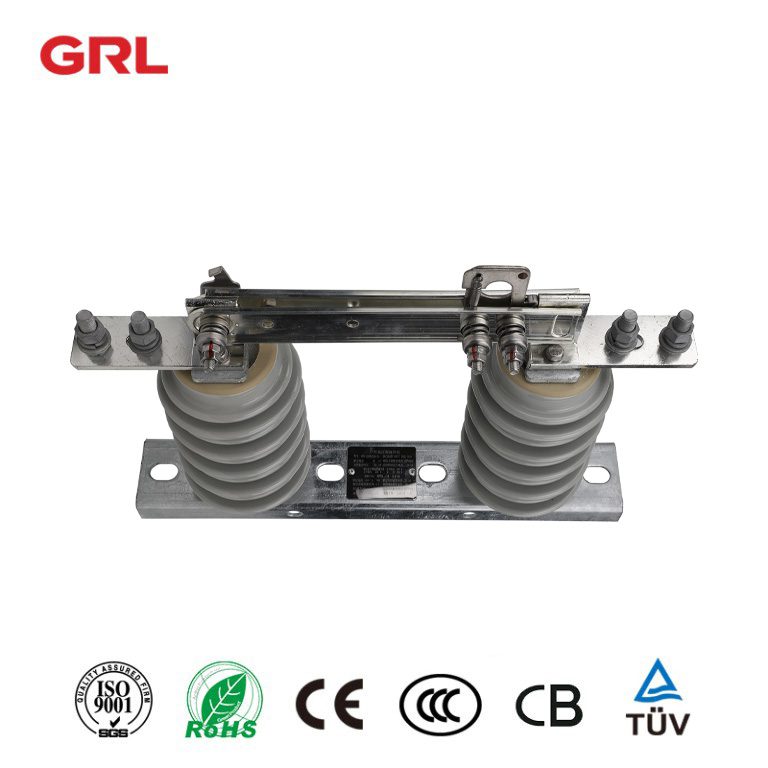

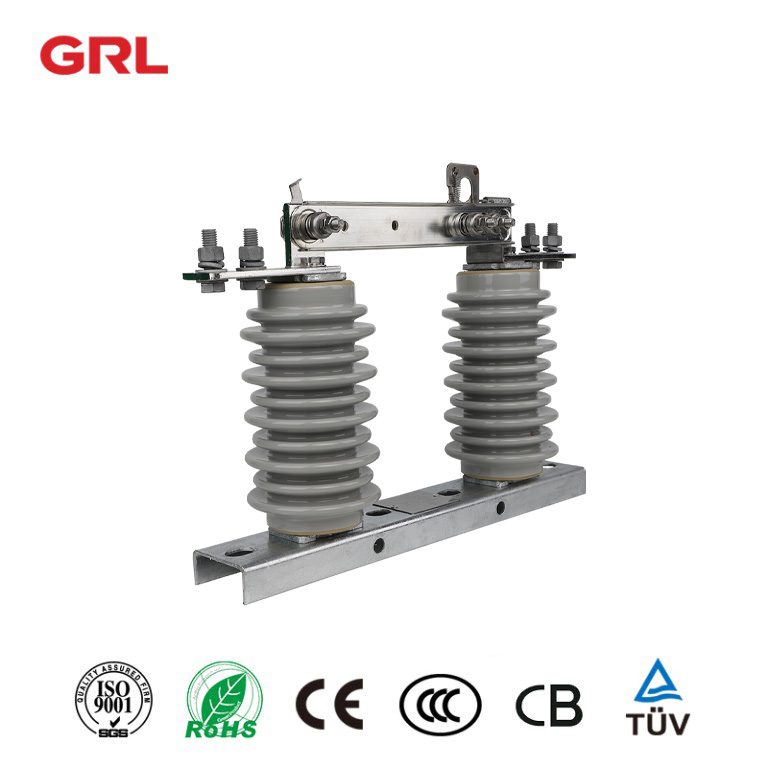

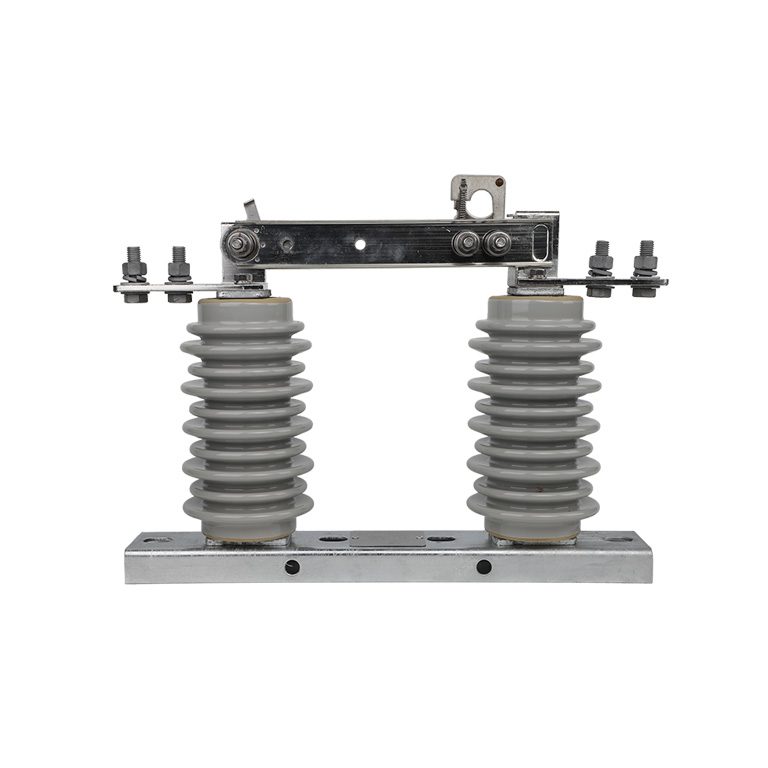

هيكل HV قطع التبديل

1، الجزء الرئيسي موصل

بما في ذلك: جهات الاتصال الديناميكية والثابتة ، لوحة الطرفية ، جهاز القفل الذاتي ، الشفرة ، الربيع ، المحدد ، إلخ.

2، جزء العزل

يشير أساسا إلى العوازل

3، جزء قاعدة

يحتوي على: مقعد قناة الصلب

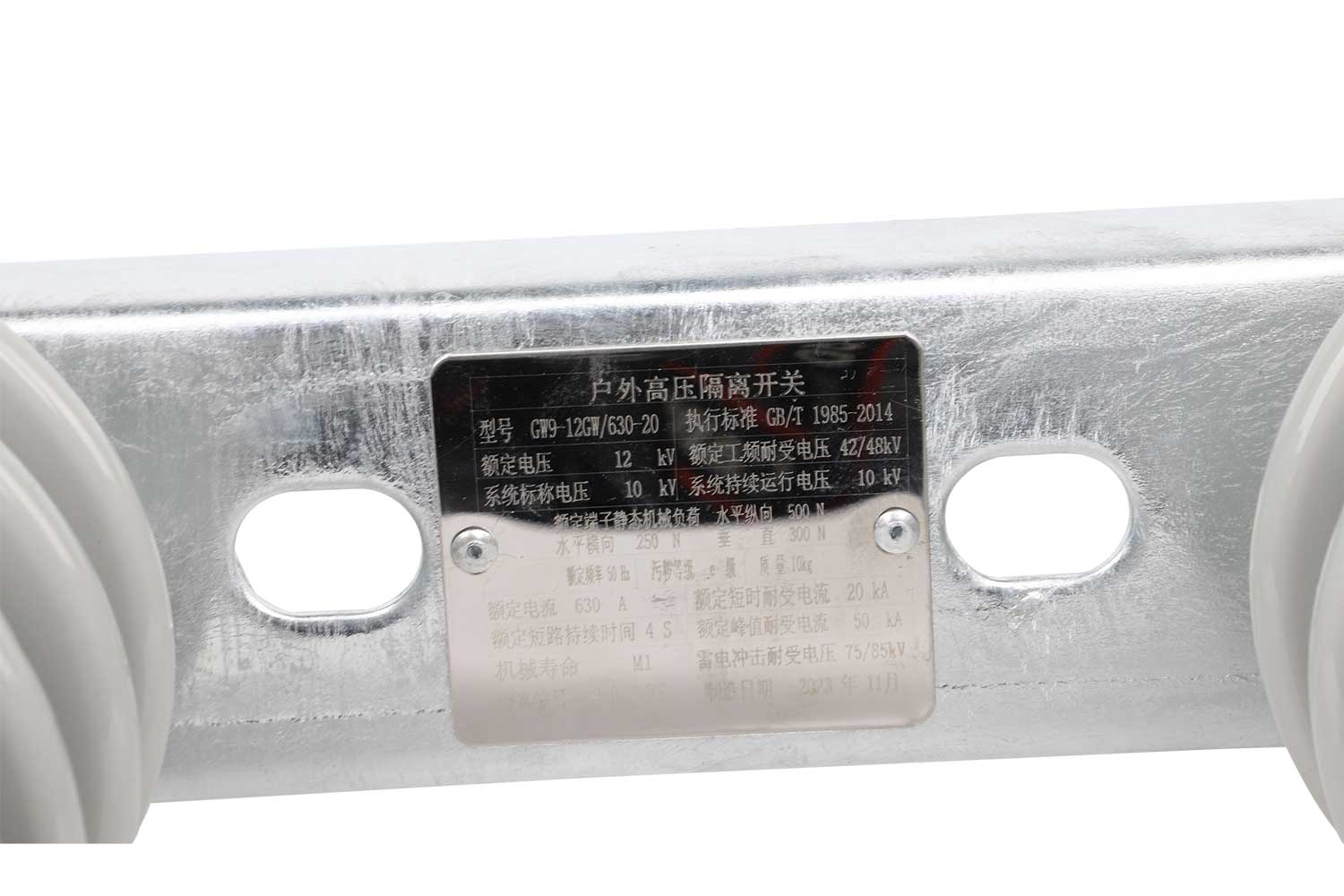

4، لوحات الاسم، تسميات مكافحة التزييف، الخ.

5、تركيب الملحقات

ويشمل: تركيب زاوية الصلب، البراغي التثبيت، الخ.

نقاط البيع

1، آلية التشغيل

العلامة التجارية الجديدة آلية التشغيل رفض لتجديد

&nbsp؛

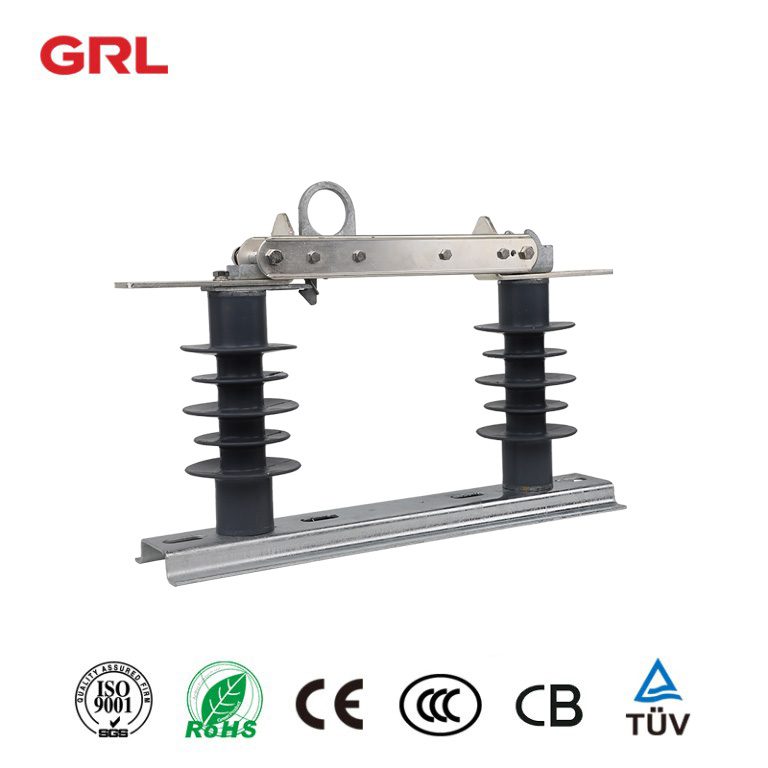

2، الخزف عازل

عزل جيد عالية الجودة عازل صب دائم

مكافحة قاذورات، لا تنظيف

&nbsp؛

3، البلاستيك رذاذ قوس

عملية الجلفنة بالغمس الساخن بالبلاستيك ، والرش على

الطبقة الخارجية ليس من السهل الصدأ دعم التبديل العزلة

&nbsp؛

4، الموصلية الجيدة

الأجزاء الموصلة من الأسلاك مطلية بالفضة ولها

التصاق جيدالموصلية.

&nbsp؛

&nbsp؛

تشغيل مفتاح قطع الاتصال HV

تم تصميم مفاتيح فصل HV ، أو مفاتيح العزل ، لعزل أجزاء من الدائرة الكهربائية عن طريق مقاطعة تدفق التيار الكهربائي. على عكس قواطع الدوائر ، التي تهدف إلى حماية الدوائر من الحمل الزائد ، يتم تشغيل مفتاح قطع اتصال HV يدويًا أو عن بُعد لضمان السلامة أثناء الصيانة أو التفتيش.

عملها بسيط ولكنه حاسم ؛ من خلال فصل جهات الاتصال فعليًا داخل المفتاح ، فإنها تخلق فجوة هوائية تضمن عدم تدفق أي تيار عبر الدائرة التي يتم خدمتها.

يختلف تصميم هذه المفاتيح اعتمادًا على تطبيقها ، ولكنه يتضمن عادةً آليات تدوير أو انزلاق أو تأرجح لفتح أو إغلاق الدائرة الكهربائية.

يجب أن تصمد أمام الفولتية العالية التي تتحكم فيها ، وغالبًا ما تنطوي على تقنيات العزل وقمع القوس المتطورة لإدارة التصريفات الكهربائية التي تحدث أثناء التشغيل.

ظروف التشغيل العادية

1، درجة الحرارة الممغنطة: -40 درجة مئوية ~ +40 درجة مئوية؛

2، الرطوبة النسبية: متوسط القيمة اليومية ليست أكبر من 95٪، ومتوسط القيمة الشهرية ليست أكبر من 90٪.

3، موقع التثبيت: الارتفاع لا يتجاوز 1000 متر.

4 ، سرعة الرياح: لا يزيد عن 35m / s ؛

5، سمك طلاء الجليد: لا يزيد عن 10 ملليمتر؛

6 ، موقع التثبيت: يجب ألا يكون هناك خطر من الحريق والانفجار والتآكل الكيميائي والاهتزاز الشديد ؛

7، شدة الزلزال: لا يزيد عن 8 درجة.

8 、 غير مناسبة للأماكن ذات مخاطر الحرق أو الانفجار ، والأماكن ذات الاهتزاز الشديد أو التأثير ، والغاز الموصل والكيميائي والمناطق ذات التلوث الشديد ورذاذ الملح.

تعليمات الطلب

1، تيم لا؛

2، الفولتاج تقييمه؛

3، تصنيف الحالي؛

4، سواء مع غرفة إطفاء القوس.

5، سواء مع تصاعد قوس.

6، يرجى إبلاغنا مع الاحتياجات الخاصة بك.

ما هي الوظائف الرئيسية لمفتاح فصل الجهد العالي؟

(أ)ارتفاع Voltage قطع التبديلتم تصميم

في المقام الأول لكسر الدائرة بشكل موثوق في نظام طاقة عالي الجهد ، مما يضمن التشغيل الآمن للنظام وصيانته.

الوظيفة الرئيسية لمفتاح قطع الجهد العالي هي توفيرالعزل الكهربائيماذا؟ أثناء الصيانة المنتظمة أو الأعطال غير المتوقعة في نظام الطاقة ، يمكن لمفتاح قطع الاتصال عزل المعدات التي تحتاج إلى صيانة تمامًا عن الأجزاء الحية. وهذا يضمن أن العمال يمكنهم إجراء الصيانة بأمان دون التعرض لخطر الصدمة الكهربائية.

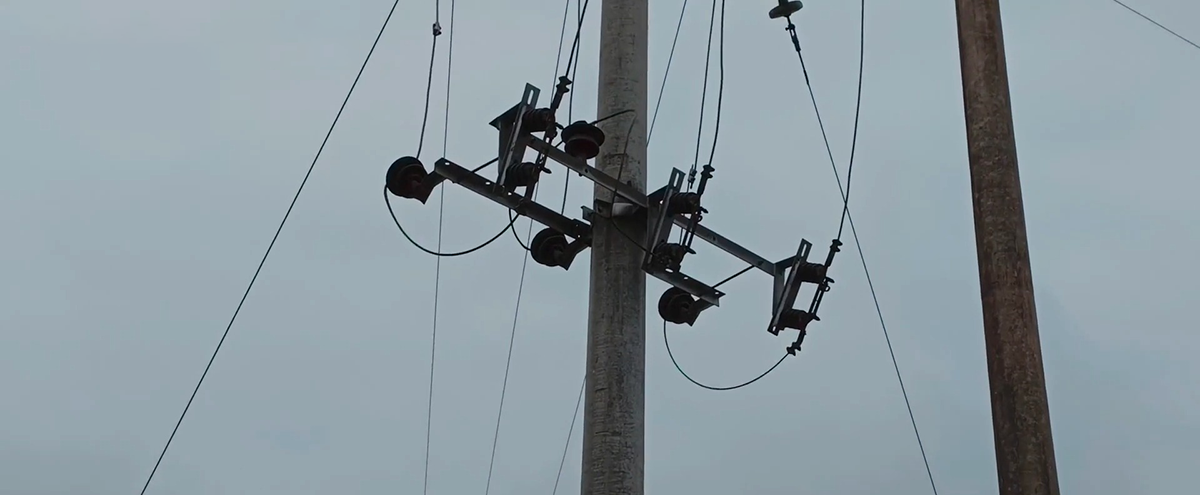

هذه الوظيفة مهمة بشكل خاص في أماكن مثلالمحطات الفرعية

وشبكات نقل الطاقةحيث يخلق بيئة عمل آمنة وغير كهربائية لمشغلي النظام ويساعد على منع الحوادث.

على عكس قواطع الدوائر ، فإن الهيكل الميكانيكي لمفتاح فصل الجهد العالي واضح للغاية. عندما يكون المفتاح مفتوحًا ، فإننقطة الانفصال مرئية بوضوحماذا؟ هذا التصميم المرئي يجعل من السهل على المشغلين تأكيد ما إذا كان المفتاح في وضع مفتوح ، مما يقلل بشكل كبير من خطر الأخطاء. تضمن هذه العزلة المادية الواضحة إمكانية فحص المعدات وصيانتها بأمان عند إيقاف تشغيلها.

تم تصميم مفاتيح قطع الجهد العالي لتعمل بشكل موثوق في أنظمة الجهد العالي ، وقادرة على التعامل مع الجهد الثقيل والأحمال الحالية لفترات طويلة. حتى في ظل الظروف القاسية (مثل الرطوبة العالية أو درجات الحرارة القصوى) ، يظل المفتاح فعالًا في ضمان استمرار عمل النظام بسلاسة.

ومن المهم أن نلاحظ أنالجهد العاليقطع التبديللا ينبغي أبدا أن تعمل تحت الحملماذا؟ وبعبارة أخرى، لا ينبغي استخدام المفتاح لكسر الدائرة عندما يكون النظام لا يزال حيا، لأن هذا يمكن أن يؤدي إلى مخاطر خطيرة على السلامة.

المواصفات الفنية الرئيسية لمفتاح فصل الجهد العالي

واحد.Voltage تقييمه: يشير الجهد المقنن إلى الحد الأقصى للجهد الذي يمكن لمفتاح فصل الجهد العالي التعامل معه في ظل ظروف التشغيل العادية. وهو واحد من أهم العوامل التي يجب مراعاتها عند اختيار مفتاح قطع الجهد العالي.

-إثنانالتصنيف الحالي: هذا يشير إلى الحد الأقصى للتيار الذي يمكن للتبديل التعامل معه باستمرار أثناء التشغيل. وهو يعكس قدرة المفتاح على إدارة الحمل ، مما يضمن أن الجهاز يمكن أن يعمل بشكل مستقر لفترات طويلة دون ارتفاع درجة الحرارة أو الأعطال.

▁3 .تصنيف قصير الوقت تحمل الحاليتوضح هذه المواصفات قدرة المفتاح على تحمل المستويات الحالية العالية خلال حالة ماس كهربائى أو خطأ. عادة ما تكون تيارات الدائرة القصيرة أعلى بكثير من التيارات التشغيلية العادية ، ويجب أن يتحمل مفتاح الانفصال هذه القمم لبضع ثوانٍ دون التعرض لضرر دائم.

▁4 .تصنيف Peak تحمل الحاليةيقيس هذا أعلى تيار ذروة يمكن للمفتاح التعامل معه خلال لحظة حدوث دائرة كهربائية قصيرة. يمكن أن ترتفع تيارات الدائرة القصيرة بسرعة ، خاصة في اللحظة التي يبدأ فيها الخطأ ، ويظهر هذا التصنيف قدرة المفتاح على إدارة هذه الطفرات العالية قصيرة الأجل.

خمسة.بيئة التشغيلنظرًا لأن مفاتيح فصل الجهد العالي غالبًا ما يتم تثبيتها في الهواء الطلق ، فإنها تحتاج إلى تحمل الظروف البيئية القاسية ، بما في ذلك درجات الحرارة القصوى والرطوبة والرياح القوية والأمطار الغزيرة. يجب مراعاة هذا العامل عند اختيار مفتاح للتأكد من أنه سيؤدي أداءً موثوقًا به في البيئة المحددة التي سيتم استخدامه فيها.

تضمن هذه المواصفات أن مفتاح فصل الجهد العالي يمكن أن يعمل بأمان وفعالية في أنظمة الطاقة المختلفة والظروف البيئية.

كيف يضمن مفتاح فصل الجهد العالي السلامة أثناء الصيانة؟

واحدة من الوظائف الرئيسية لمفتاح فصل الجهد العالي هي توفير عزل كهربائي واضح. عندما يتطلب نظام الطاقة صيانة أو إصلاح ، يمكن للمشغلين استخدام مفتاح قطع الاتصال لفصل المعدات الكهربائية تمامًا عن الأجزاء عالية الجهد من النظام. بمجرد أن يكون مفتاح قطع الاتصال في الموضع “المفتوح” ، لا يوجد تيار يتدفق في الدائرة ، وتكون نقطة الانفصال مرئية فعليًا. وهذا يوفر لموظفي الصيانة إشارة بصرية واضحة ، مما يضمن عدم تنشيط منطقة العمل بالكامل.

يسمح تصميم الاستراحة المرئي هذا للمشغلين بالتحقق بسهولة من أن المفتاح في الموضع المفتوح ، مما يقلل بشكل كبير من خطر الخطأ البشري أو إعادة تنشيط المعدات عرضيًا. من خلال توفير مثل هذه العزلة الواضحة ، يمنع مفتاح قطع الجهد العالي بشكل فعال الصدمات الكهربائية العرضية الناجمة عن الأخطاء ، مما يضمن سلامة العمال أثناء الصيانة.

ما هي أنواع أنظمة الطاقة التي تناسب مفاتيح فصل الجهد العالي؟

تستخدم مفاتيح قطع الجهد العالي على نطاق واسع في كل شيء تقريبًاخطوط النقلأنواع مختلفة من أنظمة الطاقة. مع تطور صناعة الطاقة في الصين بسرعة واستمرار توسع الشبكة الكهربائية ، ازداد الطلب على مفاتيح قطع الجهد العالي أيضًا.

تلعب هذه المفاتيح دورًا حاسمًا فيشبكات نقل الطاقةتوفير عزلة موثوقة عند الحاجة. عندما يحدث خطأ على خط الطاقة ، فإن مفتاح فصل الجهد العالي يخلق نقطة انقطاع واضحة للعيان ، مما يسمح لموظفي الصيانة بالتأكد بسهولة من أن الدائرة غير نشطة بأمان. تضمن هذه الميزة سلامة العمال أثناء الإصلاحات أو الصيانة.

مع قدرتها على عزل موثوق بها، ومفاتيح قطع الجهد العالي ضرورية في أنواع مختلفة منالشبكات الكهربائية والمحطات الفرعية وخطوط النقل وأنظمة التوزيعضمان السلامة التشغيلية والاستقرار في كل من العمليات الروتينية وحالات الطوارئ.
