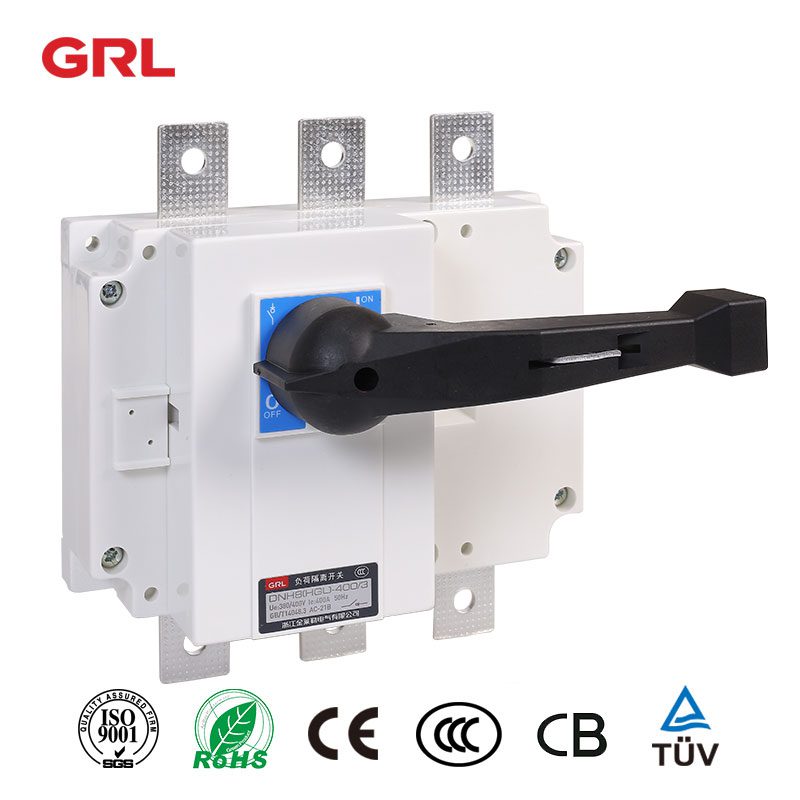

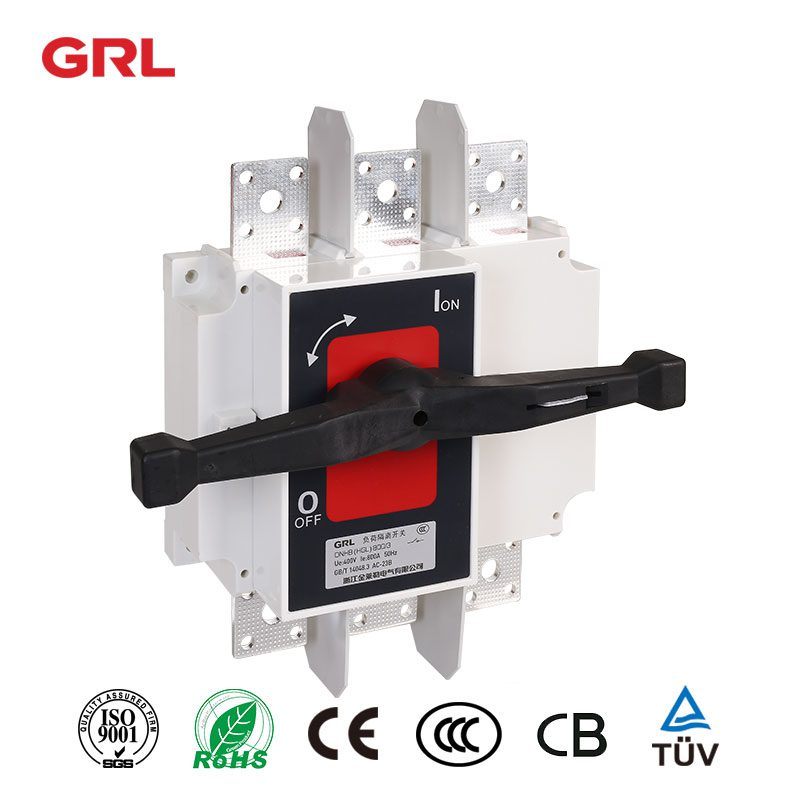

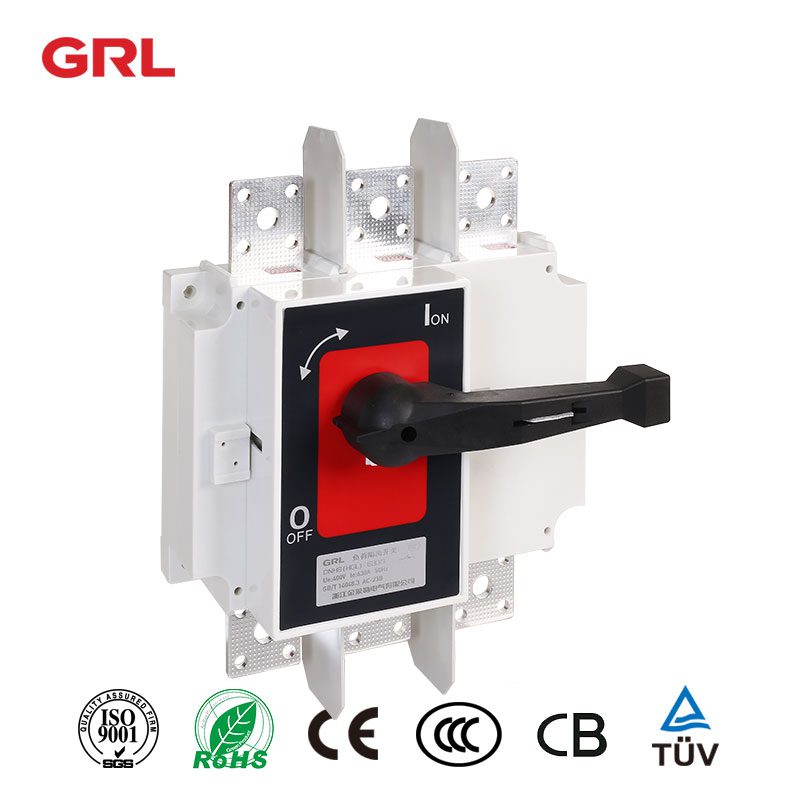

عزل التبديل DNH8 (HGL) / H سلسلة التشغيل وراء مجلس الوزراء – تحميل فاصل
الوضع: سلسلة DNH8 (HGL) / H
تصنيف الحالية: 63A، 100A، 160A، 250A، 630A، 1600A
القطب: 3 ف، 4 ف
تصنيف العزل الجهد Ui (V): 690V، 1000V
القوة العازلة (V): 1890V، 2200V
تصنيف دفع تحمل الجهد uimp كيلو فولت: 8kV، 12kV
الحياة الميكانيكية 400V: 1700، 1400، 800، 500
الحياة الكهربائية 400V: 300،200،100
البريد الإلكتروني: [email protected]
المواصفات: 125A/3، 125A/4، 160A/3، 160A/4، 200A/3، 200A/4، 250A/3، 250A/4، 315A/3، 315A/4، 400A/3، 400A/4، 500A/3، 500A/4، 630A/3، 630A/4، 1000A/3، 1000A/4، 1250A/3، 1250A/4، 1600A/3، 1600A/4
كلمة رئيسية: عزل التبديل
تعتبر مفاتيح العزل ذات السعة الحالية من 160 إلى 1600 أمبير مناسبة للاستخدام في الدوائر لإجراء الاتصالات وكسرها ، وكذلك للعزل الكهربائي. يتم استخدام المفاتيح ذات التيار المقنن البالغ 1000 أمبير أو أكثر فقط للعزل الكهربائي. تتوفر مفاتيح ثلاثية الأقطاب وأربعة أعمدة (3 + 1).
تتوفر مفاتيح التبديل المصنفة 1600 أمبير أو أقل مع نافذة مراقبة ، والتي يمكن من خلالها ملاحظة حالة جهات الاتصال (مفتوحة أو مغلقة) مباشرة.
يمكن تركيب جهات الاتصال المساعدة إذا لزم الأمر.

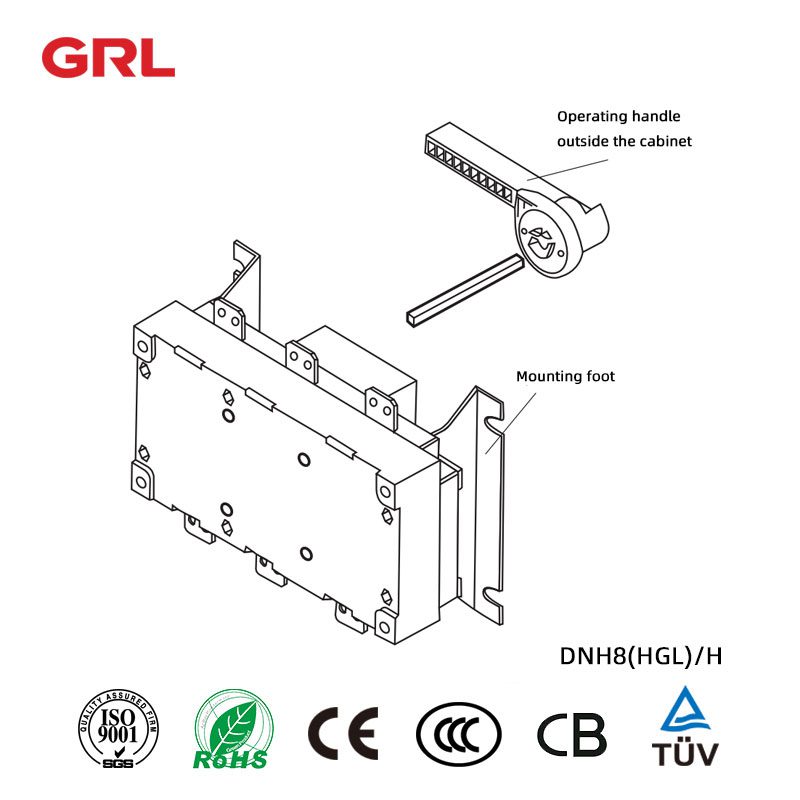

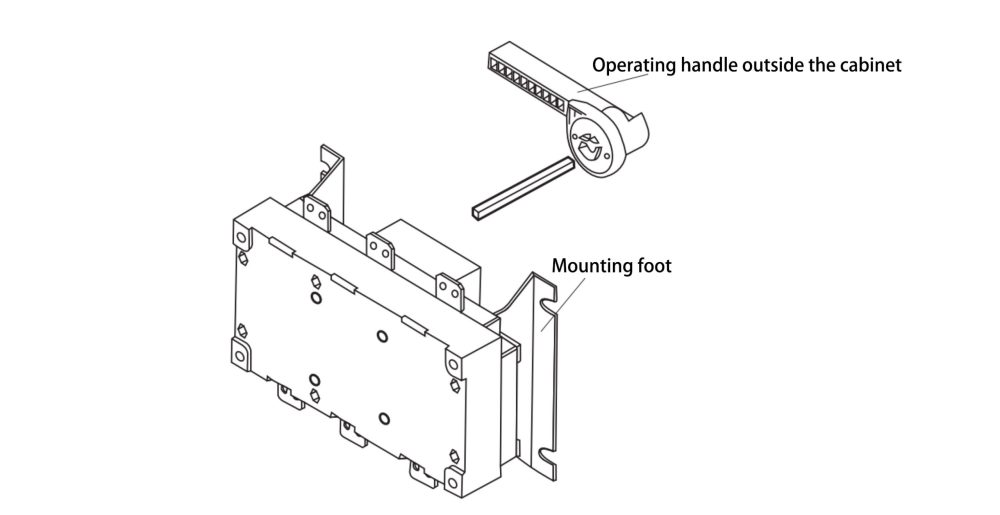

ملاحظة:هذا المنتج التبديل عزل يوفر فقط العملية خارج مجلس الوزراء
نموذج الطلب:DNH8 (HGL) – 630 / 3JH
إذا كانت هناك حاجة إلى نافذة مراقبة بصرية ، فإن نموذج ترتيب التبديل المعزول هو DNH8 (HGL)-630 / 3JKH
اقرأ عن

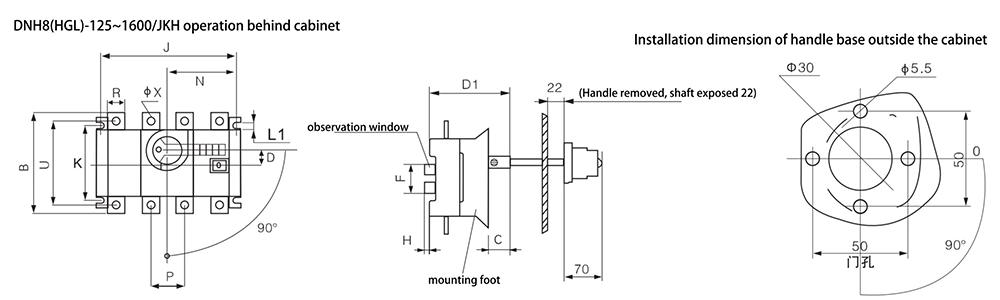

| المواصفات | البعد العام | البعد التثبيت | |||||||||||||
| في | (أ) | باء | جيم | (د) | دال – 1 | (ن) | ب | ص | يو | φعاشرا | واو | (ح) | ياء | ك | (ل)1 ف-3 |
| 125 أ/3 | 140 | ٣٥١ | 17 | 15 | 93 | 75 | 36 | 20 | 115 | 9 | 50 | (10) | 120 | 95 | 7 – |
| 125(أ)4 خ ع (رأ) | ١٧٠ | ٣٥١ | 17 | 15 | 93 | 75 | 36 | 20 | 115 | 9 | 50 | (10) | 150 | 95 | 7 – |
| 160A / 3 | 140 | ٣٥١ | 17 | 15 | 93 | 75 | 36 | 20 | 115 | 9 | 50 | (10) | 120 | 95 | 7 – |
| ١٦٠ ألف/4 خ ع (رأ) | ١٧٠ | ٣٥١ | 17 | 15 | 93 | 75 | 36 | 20 | 115 | 9 | 50 | (10) | 150 | 95 | 7 – |
| 200A / 3 | 180 | ١٧٠ | 18 | 20 | 104 | 105 | 50 | 25 | 140 | 11 | 79 | 15 | 160 | 115 | 9 |
| 200 ألف/4 خ ع (رأ) | 230 | ١٧٠ | 18 | 20 | 104 | 105 | 50 | 25 | 140 | 11 | 79 | 15 | 210 | 115 | 9 |
| 250A / 3 | 180 | ١٧٠ | 18 | 20 | 104 | 105 | 50 | 25 | 140 | 11 | 79 | 15 | 160 | 115 | 9 |
| ٢٥٠ ألف/4 خ ع (رأ) | 230 | ١٧٠ | 18 | 20 | 104 | 105 | 50 | 25 | 140 | 11 | 79 | 15 | 210 | 115 | 9 |
| 315A / 3 | 230 | ٢٤٠ | 20 | 30 | 137 | ٣٥١ | 65 | 32 | ٦٠٦ | 11 | 95 | 20 | 210 | ٣٥١ | 11 |
| ٣١٥ ألف/4 خ ع (رأ) | ٢٨٠ | ٢٤٠ | 20 | 30 | 137 | ٣٥١ | 65 | 32 | ٦٠٦ | 11 | 95 | 20 | ٢٧٠ | ٣٥١ | 11 |
| ٤٠٠ أ / ٣ | 230 | ٢٤٠ | 20 | 30 | 137 | ٣٥١ | 65 | 32 | ٦٠٦ | 11 | 95 | 20 | 210 | ٣٥١ | 11 |
| ٤٠٠ )أ(4 خ ع (رأ) | ٢٨٠ | ٢٤٠ | 20 | 30 | 137 | ٣٥١ | 65 | 32 | ٦٠٦ | 11 | 95 | 20 | ٢٧٠ | ٣٥١ | 11 |
| 500A / 3 | 230 | 260 | 20 | 30 | 137 | ٣٥١ | 65 | 40 | ٢٢٠ | (13) | 95 | 20 | 210 | ٣٥١ | 11 |
| 500A /4 خ ع (رأ) | ٢٨٠ | 260 | 20 | 30 | 137 | ٣٥١ | 65 | 40 | ٢٢٠ | (13) | 95 | 20 | ٢٧٠ | ٣٥١ | 11 |
| 630A / 3 | 230 | 260 | 20 | 30 | 137 | ٣٥١ | 65 | 40 | ٢٢٠ | (13) | 95 | 20 | 210 | ٣٥١ | 11 |
| 630 ألف/4 خ ع (رأ) | ٢٨٠ | 260 | 20 | 30 | 137 | ٣٥١ | 65 | 40 | ٢٢٠ | (13) | 95 | 20 | ٢٧٠ | ٣٥١ | 11 |

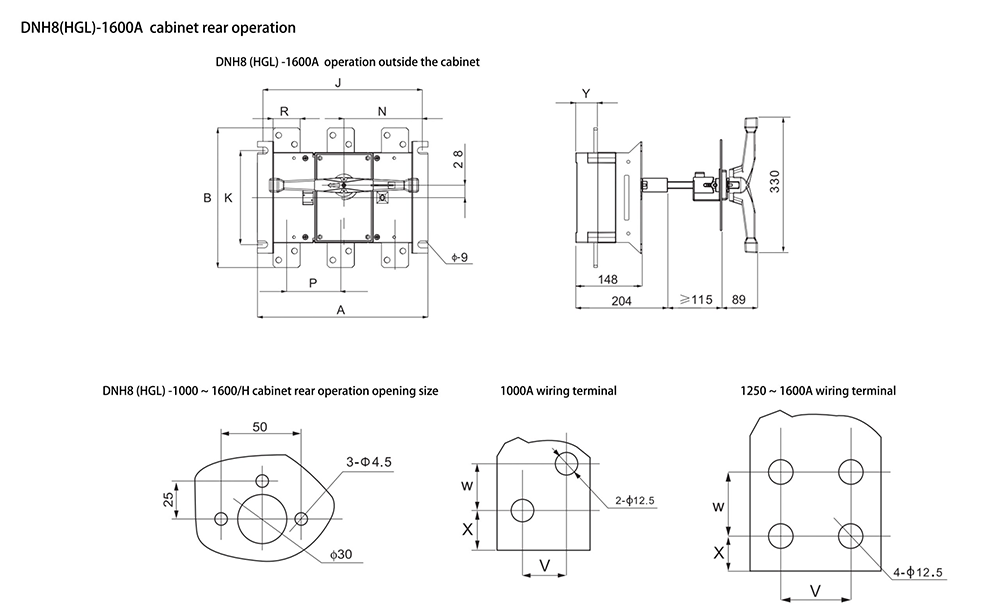

| المواصفات | البعد العام | البعد التثبيت | |||||||||
| في | (أ) | باء | (ن) | ب | ص | م ع: م خ م: | م. | عاشرا | ص | ياء | ك |
| ألفألف – 3 | 378 | ٣٠٨ | ٢٧١ | 120 | 60 | 35 | 20 | ١٦-٥١ | 49 | 350 | ٢٢٠ |
| 1 ف-3ألف(أ)4 خ ع (رأ) | ٤٩٣ | ٣٠٣ | ٣٥٢ | 120 | 60 | 35 | 20 | ١٦-٥١ | 48 | ٤٧١ | ٢٢٠ |
| 1 ف-3250ألف – 3 | 378 | 336 | ٢٧١ | 120 | 80 | 40 | 35 | 16 | 49 | 350 | ٢٢٠ |
| 1 ف-3250(أ)4 خ ع (رأ) | ٤٩٣ | 338 | ٣٥٢ | 120 | 80 | 40 | 35 | 16 | 48 | ٤٧١ | ٢٢٠ |
| ١٦٠٠ألف – 3 | 378 | 336 | ٢٧١ | 120 | 80 | 40 | 35 | 16 | 50 | 350 | ٢٢٠ |
| ١٦٠٠(أ)4 خ ع (رأ) | ٤٩٣ | 338 | ٣٥٢ | 120 | 80 | 40 | 35 | 16 | 49 | ٤٧١ | ٢٢٠ |
