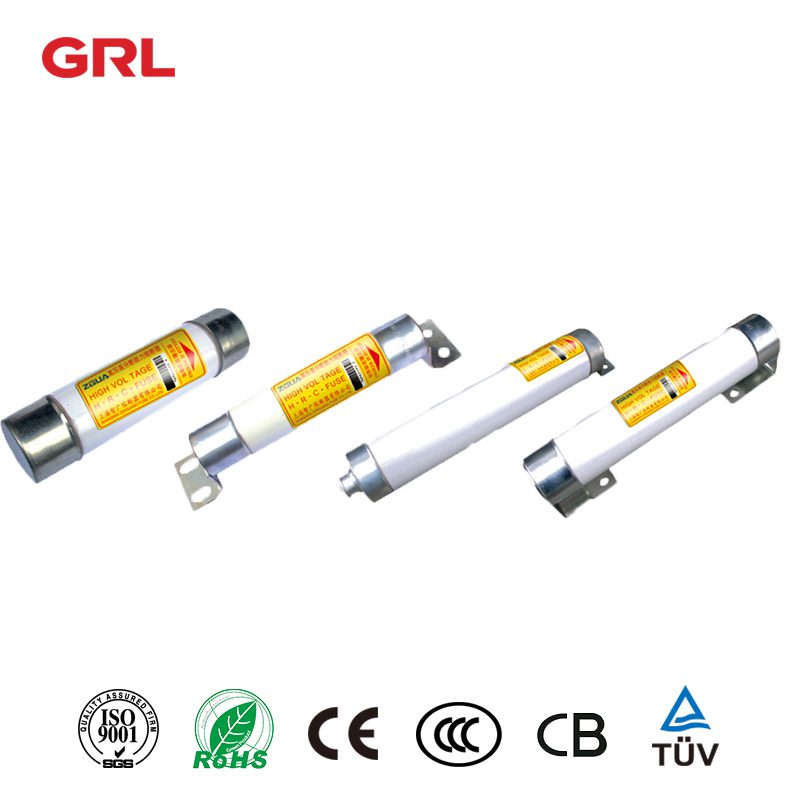

عالية الجهد الحد الحالي الصمامات لحماية المحرك الكهربائي (إنجلترا bs القياسية)
الوضع:XRNM1-3.6, XRNM1-7.2
الجهد الكهربائي :3.6Kv، 7.212kv
الحالي:125A، 160A
البريد الإلكتروني: [email protected]
كلمة رئيسية:حماية المحرك الكهربائي
– يمكن استخدام المنتج في نظام التيار المتردد الداخلي 50Hz والجهد المقنن 3.6kv و 7.2KV 12KV. عند استخدامه مع مرافق الحماية الأخرى (مثل المفاتيح وملامسات الفراغ) ، فإنه يعمل على حماية المحرك عالي الفولتة والمرافق الكهربائية الأخرى من التحميل الزائد وكسر الدائرة.

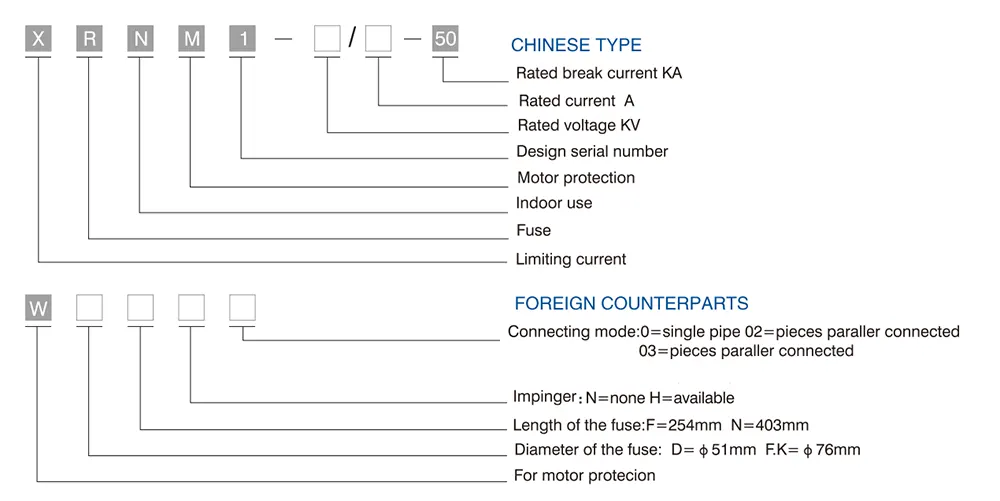

نوع التعليمات

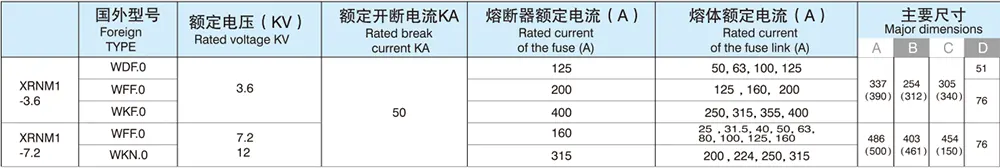

المعلمات الأساسية
| نوع أجنبي | الفولطية KV | تصنيف Breakcurrent Ka | تصنيف التيار من الصمامات (A) | التصنيف الحالي رابط الصمامات (A) | الأبعاد الرئيسية | ||||
| (أ) | باء | جيم | (د) | ||||||
| XRNM1-3.6 | نموذج: WDFO | ٣-٦-٦ | 50 | 125 | 50،63،100،125 | 337 (390) | 254 (312) | ٣٠٥ )٣٠٤( | 51 |
| WFF.O | 200 | 125، 160،200 | 76 | ||||||
| WKF.O | ٤٠٠ | 250،315،355،400 | |||||||
| XRNM1-7.2 | WFF.O | ٧.٢١٢ | 160 | 25،31،5،40،50،63،80،100،125،160 | 486 (500) | 403 (461) | 454 (150) | 76 | |
| WKN.O | ٣١٥ | 200.224.250.315 | |||||||
ملاحظة: 1. معلمات تصنيف أعلاه لأنابيب واحدة ، يمكن أن تكون الصمامات متوازية متصلة بهيكل ثابت للحصول على تيار عالي التصنيف.
2.Sizes في قوس هي لإدخال الصمامات.

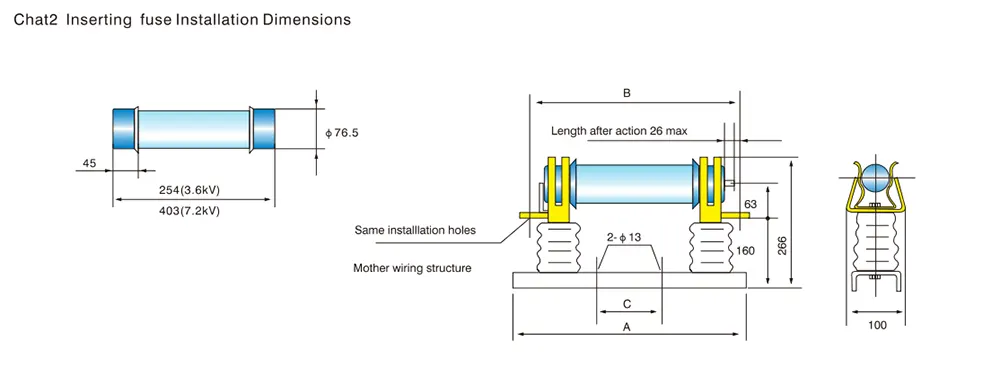

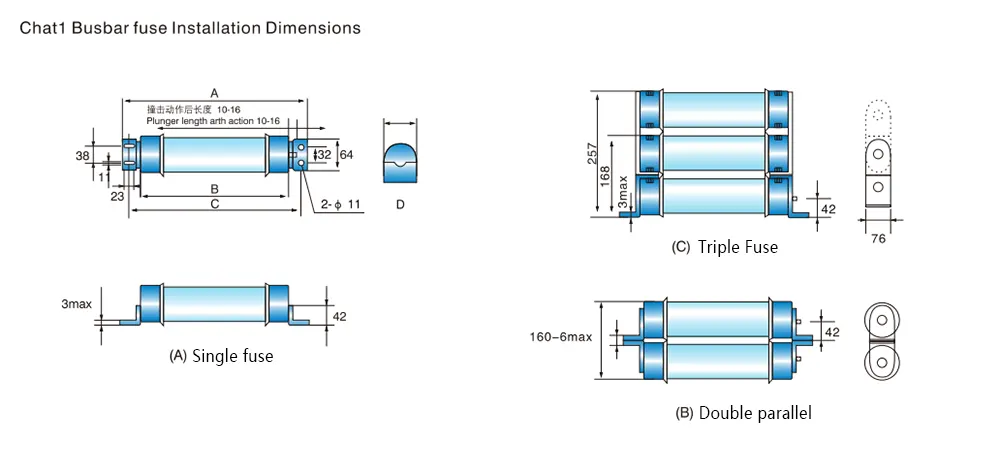

تركيب Dimensios
الخصائص التقنية الرئيسية
1. في ظروف العمل المطلوبة ، يمكن للصمامات كسر أي تيار خطأ بين الحد الأدنى للكسر الحالي 1.6-3 وتيار الكسر المقنن.
2.See الرسم البياني 3 للممتلكات الوقت الحالي.القسم أعلاه الحد الأدنى الحالي كسر هو عن طريق خط منقط.
انظر الرسم البياني 4 لخاصية الحد الحالي.
4.See الرسم البياني 5 لملكية i2t.
انقر لمشاهدة
انقر لمشاهدة
انقر لمشاهدة
انقر لمشاهدة
