وصف المنتج

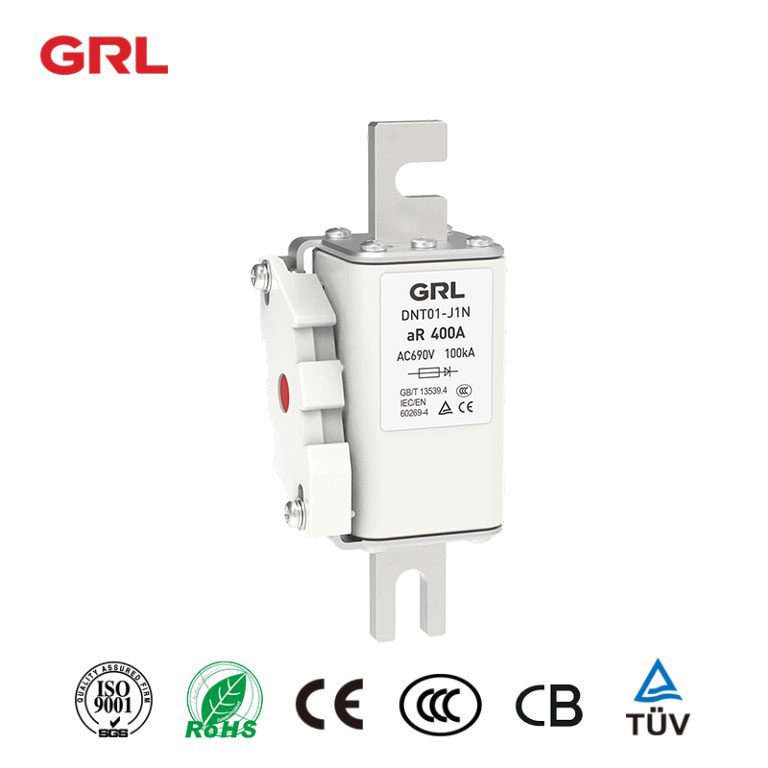

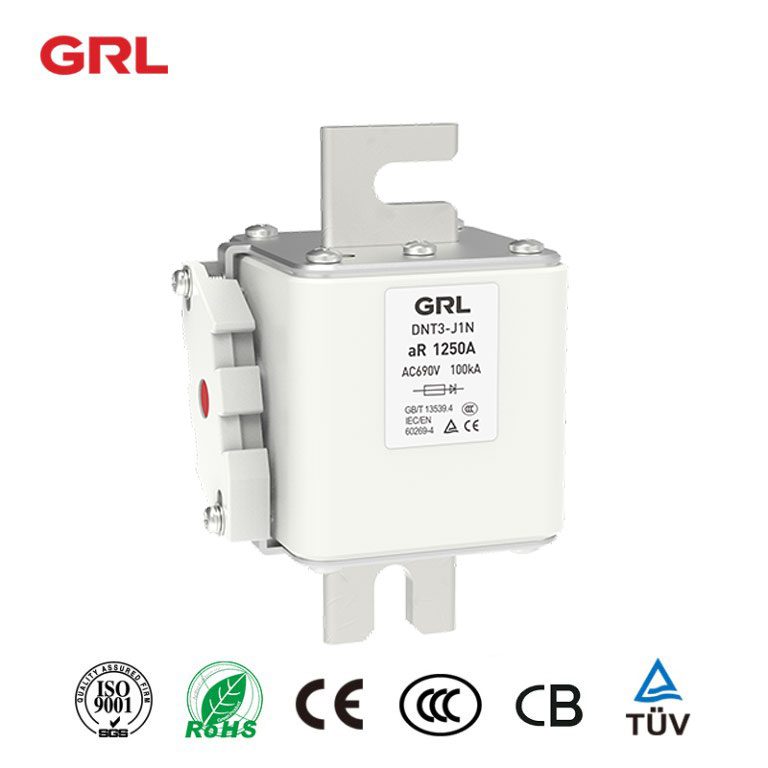

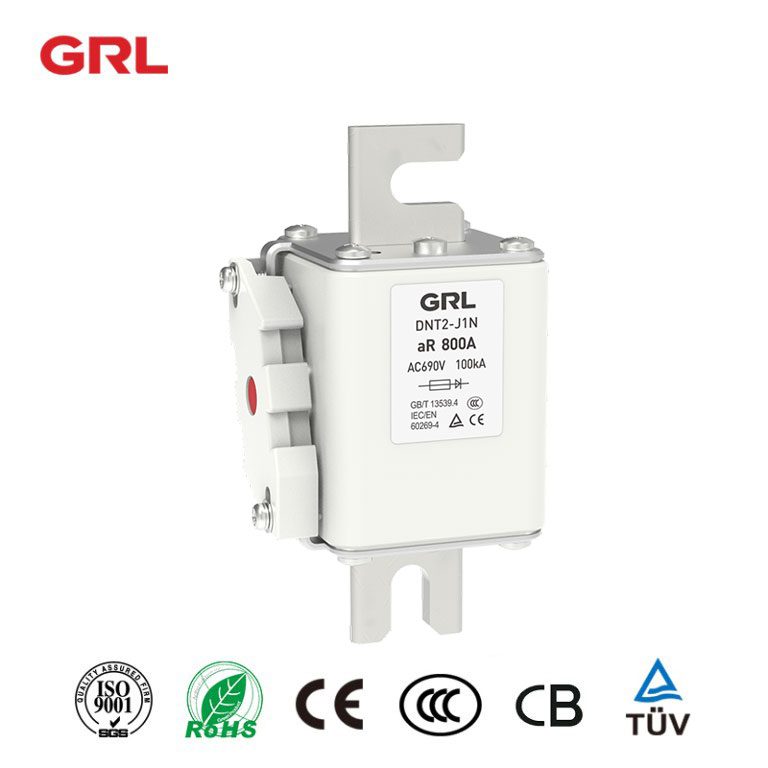

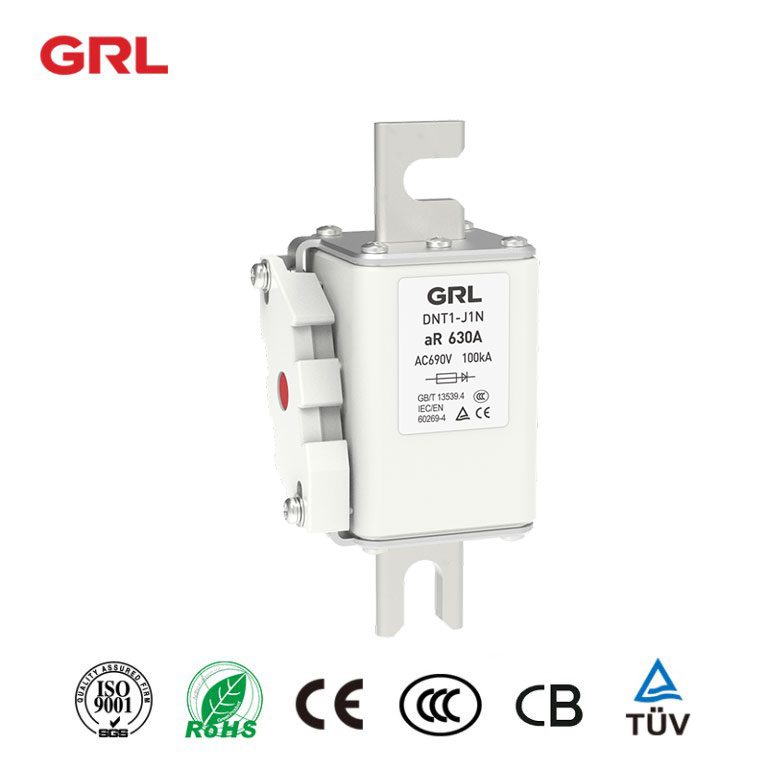

إن صمام حماية معدات أشباه الموصلات من سلسلة DNT-J1N مناسب لأنظمة التيار المتردد ، مع جهد مصنّف يبلغ 690 فولت وتيار تصنيفي يتراوح بين 100A ~ 1600A. يتم استخدامه لحماية الدوائر القصيرة لمكونات أشباه الموصلات ومعداتها الكاملة.
تتوافق جميع مؤشرات أداء المنتج مع GB / T 13539.4 / IEC 60269-4.
المعلمات الأساسية من وصلات الصمامات
نموذج المنتج | الحجم | تصنيف الجهد | تصنيف الحالي | تصنيف كسر القدرة |
DNT1-جين-100 | 1 ف-3 | Ac 690 | ١٠٠ | ١٠٠ |
DNT1-جين-125 | 125 | |||
DNT1-JIN-160 | 160 | |||
DNT1-JIN-200 | 200 | |||
DNT1-JIN-250 | 250 | |||
DNT1-جين-315 | ٣١٥ | |||
DNT1-جين-350 | 350 | |||
DNT1-JIN-400 | ٤٠٠ | |||
DNT1-جين-450 | ٤٥٠ | |||
DNT1-JIN-500 | 500 | |||
DNT1-جين-550 | 550 | |||
DNT1-جين-630 | ٦٠٣ | |||
DNT2-J1N-350 | 2 ف-4 | 350 | ||
DNT2-J1N-400 | ٤٠٠ | |||
DNT2-J1N-450 | ٤٥٠ | |||
DNT2-J1N-500 | 500 | |||
DNT2-J1N-550 | 550 | |||
DNT2-J1N-630 | ٦٠٣ | |||
DNT2-J1N-710 | ٧١٠ | |||
DNT2-J1N-800 | ٨٠٠ | |||
DNT2-J1N-900 | ٩٠٠ | |||
DNT2-J1N-1000 | ألف | |||
DNT2-J1N-1100 | الساعة 00/11 | |||
DNT2-J1N-1250 | ٥٠٥٠ | |||
DNT3-J1N-800 | 3 ف-3 | ٨٠٠ | ||
DNT3-J1N-900 | ٩٠٠ | |||
DNT3-J1N-1000 | ألف | |||
DNT3-J1N-1100 | الساعة 00/11 | |||
DNT3-J1N-1250 | ٥٠٥٠ | |||
DNT3-J1N-1400 | ألف وأربعمائة | |||
DNT3-J1N-1500 | ألف وخمسمائة | |||
DNT3-J1N-1600 | ١٦٠٠ |

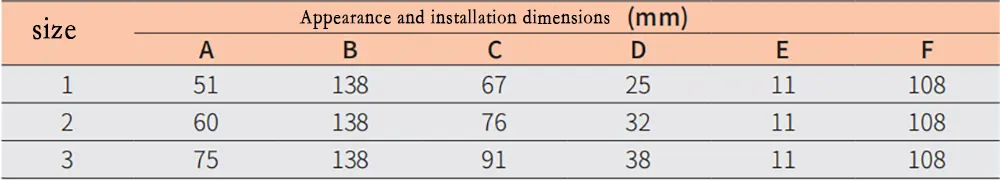

أبعاد المظهر والتركيب
ما هو الفرق بين الصمامات أشباه الموصلاتسو فتيل قياسي؟
تم تصميم صمامات أشباه الموصلات والصمامات القياسية (أو ذات الأغراض العامة) لتطبيقات مختلفة ، وتكمن اختلافاتها الرئيسية في خصائصها التشغيلية وبنائها.
الصمامات أشباه الموصلات:
1.Purpose:مصممة خصيصا لحماية أجهزة أشباه الموصلات الحساسة مثل الثنائيات، الثايرستور، والترانزستورات. يمكن أن تتلف هذه الأجهزة بسبب ظروف التيار الزائد بسرعة أكبر بكثير من الأجهزة الكهربائية التقليدية بسبب كتلتها الحرارية المنخفضة وحساسيتها العالية للحرارة.
2.Speed التشغيل:صمامات أشباه الموصلات هي صمامات سريعة المفعول تهب بسرعة كبيرة لحماية أجهزة أشباه الموصلات من فترات قصيرة من التيار الزائد.
3. التقييم الحالي:لديهم تصنيفات حالية دقيقة لتوفير الحماية الدقيقة دون تأخير يمكن أن تلحق الضرر بالمكون الذي تم تصميمه لحمايته.
4. الطاقة السماح من خلال:هذه الصمامات لها قيمة I^2t منخفضة جدًا ، وهي جزء لا يتجزأ من مربع التيار بمرور الوقت أثناء إزالة الخطأ. وهذا يضمن الحد الأدنى من الطاقة المسموح بها ويقلل من فرصة تلف المكونات الإلكترونية الحساسة.
5. البناء المادي:سالصمامات أشباه الموصلاتغالبًا ما تستخدم المواد وأساليب البناء التي تسمح بالانقطاع السريع للتيار. عادة ما تكون أكثر إحكاما وقد تستخدم الفضة أو غيرها من المواد عالية الموصلية.
6. قوس التبريد:بناء الصمامات أشباه الموصلات بحيث تكون أفضل في إخماد القوس الكهربائي الذي يحدث عندما يذوب عنصر الصمامات ، بسبب المواد والتصميم المستخدم.
 ؛
الصمامات القياسية:
1.Purpose:يتم تصنيع الصمامات القياسية لحماية الأسلاك ومنع الحرائق عن طريق مقاطعة الدائرة أثناء ظروف التيار الزائد لفترات طويلة. يتم استخدامها عبر مجموعة واسعة من التطبيقات ، من الإلكترونيات المنزلية إلى الآلات الصناعية.
2.Speed التشغيل:يمكن أن تكون سريعة المفعول لبعض مكونات الدوائر الحساسة ، ولكنها عادة ما تكون أبطأ من صمامات أشباه الموصلات ، مما يسمح بحالة تيار زائد قصيرة (مثل زيادة بدء تشغيل المحرك) دون نفخ.
3. التقييم الحالي:على الرغم من دقة التصنيفات الحالية للصمامات القياسية ، إلا أنها ليست صارمة كما هو الحال بالنسبة لصمامات أشباه الموصلات ، لأن المكونات المحمية ليست حساسة للمدة الدقيقة وحجم الأحداث الزائدة.
4. الطاقة السماح من خلال:يمكن أن يكون للصمامات القياسية قيمة I^2t أعلى لأن الأجهزة التي تحميها يمكن أن تتحمل عادة المزيد من الطاقة دون أن تتضرر.
5. البناء المادي:غالبًا ما تكون أكبر وقد تستخدم مواد بناء مختلفة ، لأن الدقة المطلوبة ليست عالية. غالبًا ما يركز البناء على المتانة وطول العمر بدلاً من الاستجابة السريعة.
6. قوس التبريد:في حين أن الصمامات القياسية تطفئ الأقواس أيضًا ، إلا أنها قد لا تفعل ذلك بالسرعة أو الفعالية مثل صمامات أشباه الموصلات ، لأن خطر تلف ما تحميه ليس فوريًا.
 ؛
يعتمد الاختيار بين صمامات أشباه الموصلات والصمامات القياسية على المتطلبات المحددة للدائرة وحساسية المكونات المعنية. من الأهمية بمكان اختيار النوع المناسب من الصمامات لضمان السلامة والوظائف في الأنظمة الكهربائية.
