في عالم الطاقة الشمسية ، يعد تعظيم الكفاءة وضمان موثوقية النظام أمرًا بالغ الأهمية. أحد المكونات الأساسية التي تساهم في كل من هذين الهدفين هو مربع توحيد الكهروضوئية.

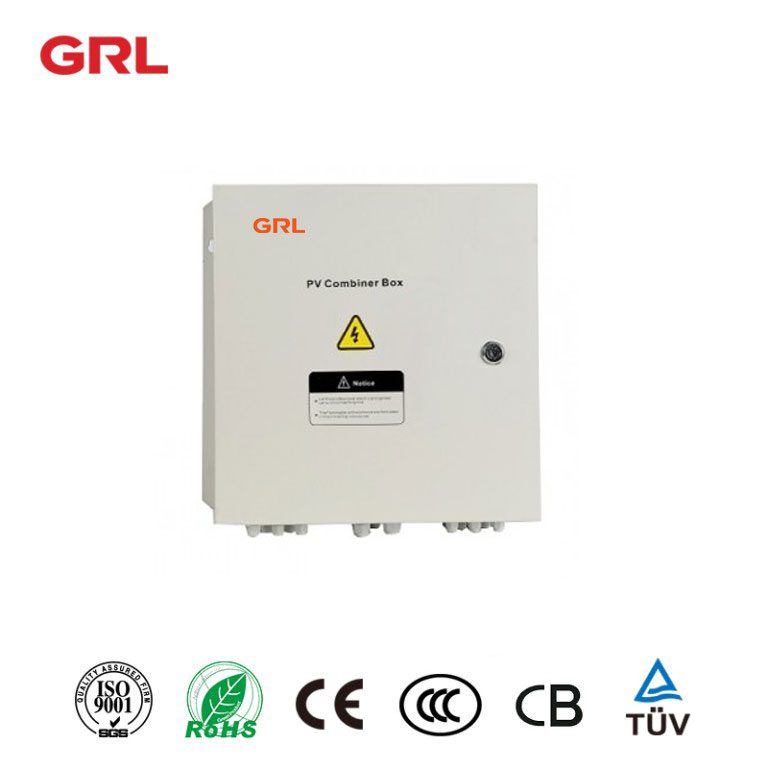

ما هو مربع PV الموحد؟
صندوق الدمج الذكي هو جهاز كهربائي يجمع بين إخراج سلاسل شمسية متعددة في مخرجات DC واحدة. وهي تلعب دورًا حاسمًا في أنظمة الطاقة الشمسية من خلال تبسيط إدارة مصفوفات الألواح الشمسية ، وتعزيز أداء النظام ، وتبسيط مهام الصيانة.
السمات الرئيسية
1، الحماية والسلامة
تم تجهيز صناديق التجميع الذكية الكهروضوئية بصمامات أو قواطع دوائر للحماية من ظروف التيار الزائد. هذا يضمن سلامة وطول عمر نظام الطاقة الشمسية الخاص بك.
2، حماية الطفرة
دمجأجهزة حماية الطفرة يساعد على حماية النظام الخاص بك ضد طفرات الجهد الناجمة عن البرق أو غيرها من الأحداث العابرة.
3، الأسلاك المبسطة
من خلال دمج مدخلات متعددة في إخراج واحد ، يقلل صندوق توحيد الكهروضوئية من تعقيد الأسلاك ويقلل من وقت التركيب والتكاليف.
4، مراقبة ومراقبة
صناديق دمج الذكية الحديثة العرضالمراقبة في الوقت الحقيقيوالتحكم عن بعدالقدرات ، مما يسمح بإدارة النظام بكفاءة واستكشاف الأخطاء وإصلاحها.

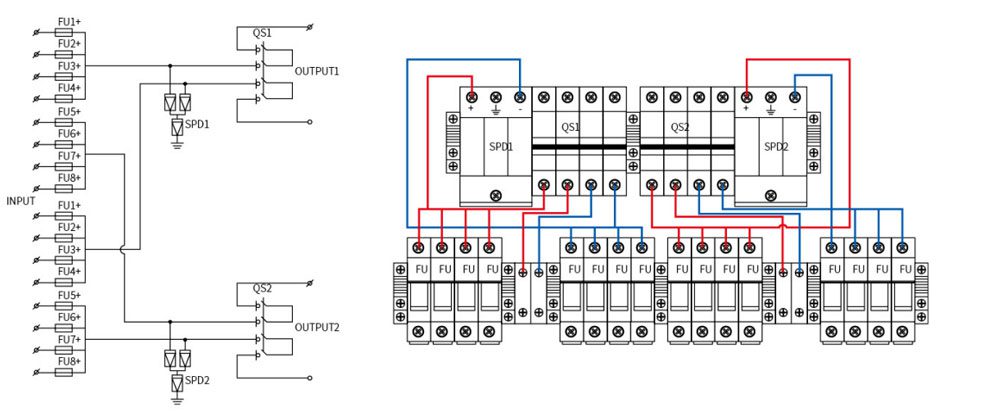

مخطط تخطيطي
باراميتر التقنية
نموذج | SHLX-PV12 / 1Electric المعلمة |
المعلمة الكهربائية | |
نظام أقصى جهد DC | ألف |
الحد الأقصى للإدخال الحالي لكل سلسلة | 15A |
أقصى سلاسل الإدخال | 12 |
الحد الأقصى للإخراج التبديل الحالي | ١٦٠ ألف |
الحد الأقصى للإخراج التبديل الحالي | (ن) |
عدد سلاسل الإخراج | 1 ف-3 |
الحماية من الصواعق | |
فئة الاختبار | حماية الصف الثاني |
تيار التفريغ الاسمي | 20kA |
الحد الأقصى للتفريغ الحالي | 40KA |
مستوى حماية الجهد | 3.8kV |
أقصى جهد التشغيل المستمر UC | نموذج: 1050V |
أقطاب | 3p |
خصائص الهيكل | وحدة دفع المكونات |
النظام | |
درجة الحماية | Ip65 |
تبديل الإخراج | دس عزل التبديل (قياسي) / دس قاطع الدائرة (اختياري) |
SMC4 موصلات للماء | المعيار |
PV DC فيوز | المعيار |
PV حامي الطفرة | المعيار |
وحدة الرصد | اختياري |
منع الصمام الثنائي | اختياري |
مربع المواد | معدن |
طريقة التثبيت | الجدار تصاعد نوع |
درجة حرارة التشغيل | ~ 25 درجة مئوية ~ + 55 درجة مئوية |
ارتفاع درجة الحرارة | 2 كم |
الرطوبة النسبية المسموح بها | 0-95٪، لا التكثيف |
لماذا تستخدم صندوقًا موحدًا في نظامك الشمسي؟
1، تعزيز الكفاءة
من خلال الجمع بين سلاسل متعددة ، يقلل صندوق تجميع الطاقة الكهروضوئية من فقدان الطاقة ويزيد من الكفاءة الإجمالية لنظام الطاقة الشمسية.
2، انخفاض الصيانة
مع وجود موقع مركزي للرصد والحماية ، تكون مهام الصيانة أكثر وضوحًا ، مما يقلل من وقت التوقف وتكاليف التشغيل.
3، قابلية التوسع
تسهل صناديق الجمع الكهروضوئية توسيع المصفوفة الشمسية الخاصة بك ، حيث يمكن دمج الألواح الإضافية بسلاسة في النظام الحالي.
نصائح التركيب والصيانة
- اختر الموقع المناسب
قم بتثبيت صندوق التجميع في منطقة مظللة لحمايته من أشعة الشمس المباشرة والظروف الجوية القاسية.
- عمليات تفتيش منتظمة
إجراء عمليات تفتيش روتينية لضمان أن جميع الاتصالات آمنة وأن المكونات تعمل بشكل صحيح.
- الترقية حسب الحاجة
مع تقدم التكنولوجيا ، فكر في الترقية إلى صندوق دمج ذكي للاستفادة من ميزات المراقبة والتحكم المحسنة.
كم عدد صناديق التجميع التي أحتاجها؟
يعتمد عدد صناديق التجميع التي تحتاجها على عدة عوامل:
1، عدد الألواح الشمسية: يمكن لكل صندوق موحد التعامل مع عدد معين من سلاسل الألواح الشمسية. يمنحك العدد الإجمالي للوحات مقسومًا على عدد اللوحات لكل سلسلة عدد السلاسل. يمنحك عدد السلاسل مقسومًا على عدد السلاسل التي يمكن لمربع الموحد التعامل معها عدد مربعات التجميع المطلوبة.
2، تكوين سلسلةإذا كان نظام الطاقة الشمسية الخاص بك يحتوي على سلاسل متعددة من الألواح الشمسية ، فيجب توصيل كل سلسلة بصندوق موحد.
3، حجم النظام والفولتاجقد تتطلب الأنظمة الأكبر حجمًا المزيد من الصناديق الموحدة لإدارة التيار والجهد المتزايدين.
4، الموقع والتخطيطقد يؤثر التخطيط المادي للمصفوفة الشمسية الخاصة بك على عدد صناديق التجميع ، حيث قد يكون من العملي أكثر أن يكون لديك صناديق متعددة منتشرة عبر تثبيت كبير.
5، مواصفات الشركة المصنعة: الشركات المصنعة المختلفة لديها قدرات مختلفة لصناديق التجميع الخاصة بهم. من المهم الرجوع إلى السعة والحدود المحددة لمربع الموحد الذي تستخدمه.
إليك مثال حسابي مبسط:
- إذا كان لديك 100 لوحة شمسية.
- تتكون كل سلسلة من 10 لوحات.
- لديك 10 سلاسل في المجموع (100 لوحة / 10 لوحات لكل سلسلة).
- إذا كان كل صندوق تجميعي للطاقة الشمسية يمكنه التعامل مع 5 سلاسل ، فستحتاج إلى مربعين موحدين (10 سلاسل / 5 سلاسل لكل مربع موحد).
استشر دائمًا مثبتًا شمسيًا محترفًا لتحديد المتطلبات الدقيقة لنظامك المحدد.
